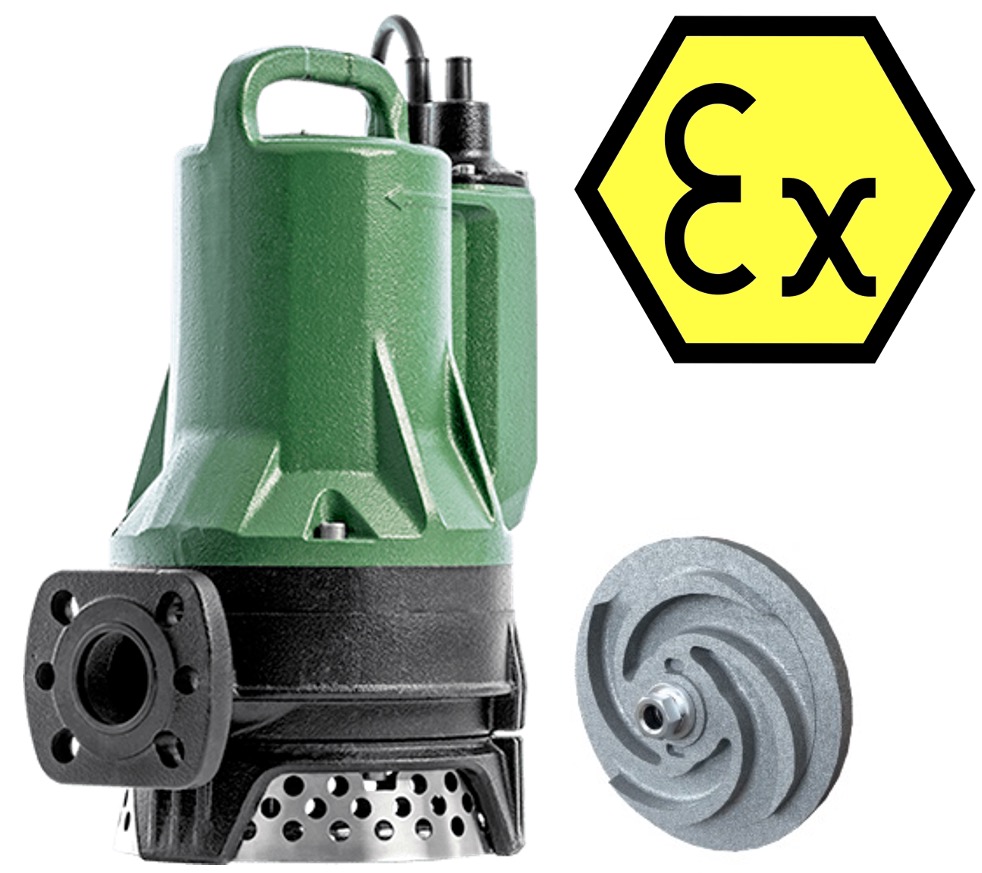

Über die Drenag FX 15.07 MNA 220-240/50 EX:
- ATEX-Version für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zertifizierungen: II2G Ex db k IIB T4 oder IEC EX:Ex db IIB T4 Gb*)
- EX für den Einsatz der Elektropumpe an Orten, die möglicherweise explosionsfähige Atmosphären wegen Gas-Luft-Gemischen, Dämpfen oder Nebeln aufweisen
- Die Drenag FX ist eine Tauchpumpe zur Entwässerung von sandigem Wasser, Abwasser, Grundwasser, Regenwasser in der gewerblichen Gebäudetechnik oder Baustellenwasser
- Geeignet zum Entleeren von Tanks oder Umgebungen, die zu Überschwemmungen neigen und hohe Förderhöhen erforderlich sind
- Die Drenag ist für Anwendungen geeignet mit hoher Prävalenz
- Offenes Laufrad und verschleissfeste Gummischeibe für den Einsatz auch bei Vorhandensein von Schleifpartikeln
- Die Pumpe ist nach der Abwassernorm EN 12050-2 zertifiziert
- Freier Durchgang: Ø 10 mm
- Sie ist geeignet für ortsfeste Installationen mit Kupplungsvorrichtung oder für den mobilen Einsatz
- Sie wurde für eine schnelle Wartung dank einer konstruktiven Lösung entwickelt, die einen einfachen Zugang zu den Hauptkomponenten der Pumpe ermöglicht
- M (Mono/Einphasig) = 1 x 230 Volt
- NA = Nicht automatische Version, ohne Schwimmerschalter (ATEX-Pumpen sind ausschliesslich ohne Schwimmerschalter erhältlich):
- Bei nicht automatischen Drenag FX Pumpen, Version MNA (230 Volt ohne Schwimmer) und TNA (400 Volt ohne Schwimmer) muss der Motorschutz bauseits ausgeführt werden
- Ausgerüstet mit Flansch DN32-PN10/6, DN40-PN6 für Druckanschluss und Gewinde 1½" IG
- Die neue FX-Reihe ist mit sämtlichem Zubehör erhältlich, um alte Modelle zu ersetzen und SystemUpgrades so einfach wie möglich durchzuführen
Informationen über Produkte mit EX Kennzeichnung:
- ATEX-Zertifizierungen: II2G Ex db k IIB T4 oder IEC EX:Ex db IIB T4 Gb
- II: Gruppe: steht für ein Elektrogerät, das für den Einsatz in Umgebungen bestimmt ist, die anders sind, als Umgebungen Untertage mit möglicher Schlagwetterpräsenz
- 2: Kategorie: für den Einsatz der Elektropumpe an Orten, die möglicherweise explosionsfähige Atmosphären wegen Gas- Luft-Gemischen, Dämpfen oder Nebeln, oder Luft-Staub- Gemischen aufweisen
- G: Gas: die Elektropumpe ist geschützt in Umgebungen mit entzündlichen Gasen, Dämpfen oder Nebeln
- Ex: Zoneneinteilung gemäss AS 2430.1
- db: Druckfeste Kapselung gemäss IEC 60079-1:2014
- IIB: Eigenschaften der Gase, für die das Gerät bestimmt ist
- T4: entspricht 135° C und ist die maximal erreichbare Oberflächentemperatur der Elektropumpe unter sicheren Bedingungen
- h: nicht elektrische Anlagen für potentiell explosionsfähige Atmosphären – Schutz mittels Kapselung in Flüssigkeit „h“
- X: Der Buchstabe „X“ in der Zertifizierungsnummer gibt an, dass das Gerät für sicheren Einsatz besonderen Bedingungen unterliegt. Diese Bedingungen sind im Zertifikat und in den Installations- und Betriebsanleitungen angeführt
- Gb: Schutzniveau des Gerätes, Geräte für Explosivgasatmosphären mit „HOHEM” Schutzniveau
- EX: explosionsgeschütztes Gerät für den Einsatz in potentiell explosionsfähiger Atmosphäre
Konstruktionsmerkmale der Pumpe:
- Pumpenkörper und Laufrad aus Gusseisen
- Motorwelle aus Edelstahl AISI 304
- Doppelte Gleitringdichtung in SiC-SiC / SiC-C in Ölkammer, die keinen Kontakt mit der gepumpten Flüssigkeit hat
- Flansch und Gewindeanschluss
Konstruktionsmerkmale des Motors:
- Erhältlich als einphasiger Asynchronmotor (MNA-Versionen) und als dreiphasiger Motor (TNA-Versionen)
- Rotor auf geschmierten Lagern montiert
- Dauerbetrieb (S1) geeignet bei vollständig eingetauchtem Motor
- Trockenlauf für maximal 10 Minuten
- Übertemperatursensoren in den Motorwicklungen integriert, Auslösung bei Überschreitung von + 130° C
- Kabeleinführung mit Harz, 07RN8-F Stromkabel mit Schnellanschluss
- Einphasenversionen (1 x 230 Volt) mit integriertem Kondensator, erhältlich mit Schwimmer für den automatischen Betrieb (MA-Version)
- Bei den Drehstrommotoren (3 x 400 Volt) ist der Anschluss des Übertemperatursensors bauseits auszuführen.
- Schutzart: IP 68
- Isolationsklasse: F
Anwendungsbereiche:
- EX für den Einsatz der Elektropumpe an Orten, die möglicherweise explosionsfähige Atmosphären wegen Gas-Luft-Gemischen, Dämpfen oder Nebeln aufweisen
- Für Abwasser, Grund-, Regenwasser, Baustellenwasser, Oberflächen- und Drenagewasser in der gewerblichen Gebäudetechnik
- Geeignet zum Entleeren von Tanks oder Umgebungen, die zu Überschwemmungen neigen und hohe Förderhöhen erforderlich sind
- Geeignet für Anwendungen mit hoher Prävalenz
- Durch die Gummiabdeckungen wird der Verschleiss bei vorhandensein von Sand oder schleifenden Partikeln minimiert
- Die Pumpe ist nach der Abwassernorm EN 12050-1 zertifiziert
- Dauerbetrieb geeignet bei voll eingetauchter Pumpe
- Gepumpte Flüssigkeit: Nicht aggressives Abwasser
- Bei explosionsgeschützten Pumpen muss die Umgebungstemperatur am Aufstellungsort immer zwischen 0°C + 40 °C liegen
- Explosionsgeschützte Pumpen dürfen niemals zur Förderung von Medien mit einer Temperatur über +40 °C eingesetzt werden
- In potentiell explosiven Umgebungen müssen Elektroanschluss und Schalttafel mit Explosionsschutz ausgestattet sein
- Für explosionsgeschützte Pumpen muss der elektrische Anschluss und der Ausgleichsanschluss gemäss EN 60079-14 ausgeführt werden
- Bei explosionsgeschützten Pumpen muss sichergestellt werden, dass ein externer Erddraht an eine externe Erdklemme der Pumpe angeschlossen ist. Der Querschnitt des gelb/grünen Erdleiters muss mindestens 4 mm² betragen
- Den Motorschutzschalter auf den Bemessungsstrom der Pumpe einstellen. Der Bemessungsstrom ist auf dem Typenschild angegeben.
- Die Trennvorrichtung des Versorgungskreises der druckfesten Pumpen darf die Pumpe nicht automatisch wieder einschalten. Auf diese Weise ist der Schutz gegen Übertemperatur in einer explosionsgefährdeten Umgebung sichergestellt.
Technische Daten:
- Fördermenge max.: 18’000 l/h
- Förderhöhe max.: 16.2 m
- Druck: 1.62 bar
- Leistungsaufnahme P1: 1.1 kW
- Nennleistung P2: 0.8 kW / 1.1 PS
- Spannung 50 Hz: 1 x 230 Volt / 5.1 A
- Flansch:
- Nennweite DN32 / Nenndruck PN 10/6 = 4 Bohrungen (Ø 100-90 mm)
- Nennweite DN40 / Nenndruck PN6 = 2 Bohrungen (Ø 90 mm)
- Gewindeanschluss: 1½" IG
- Laufradtyp: Offen
- Nenndrehzahl: 2870 U/min.
- Freier Durchgang: Ø 10 mm
- Temperaturbereich der Flüssigkeit: Von 0° C bis +40° C (+60° C nur für eine kurze Zeit)
- Umgebungstemperatur: Bei Pumpen, die ohne Explosionsschutz ausgeführt sind, darf die Umgebungstemperatur kurzzeitig 40° C übersteigen
- Maximale Trockenlaufzeit: 10 min.
- Kondensator: 25
- Max. Anzahl Starts: 20 / Std.
- Installation: Mobil wenn die Pumpe auf den Boden gestellt wird, fest bei Anschluss über Hebevorrichtung
- Kabel: 10 m 07RN8-F
- Masse: (H x T) 412 x 306 mm (siehe Bild 4)
- Gewicht: 35 kg
- Garantie: 2 Jahre
