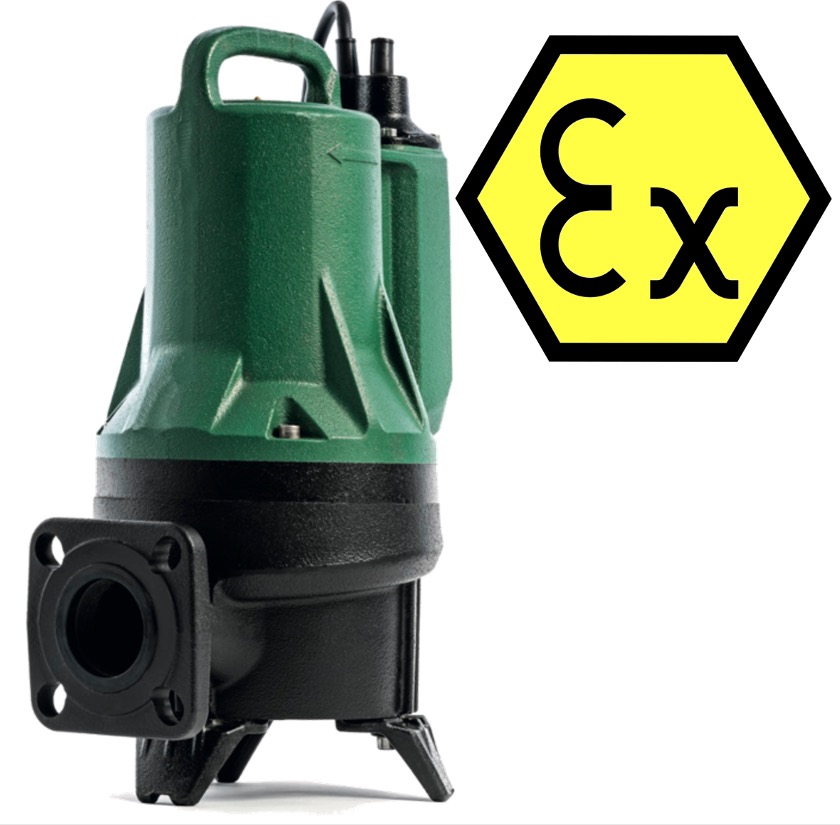

Über die Feka FXV 20.07 TNA 400/50 EX:
- ATEX-Version für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zertifizierungen: II2G Ex db k IIB T4 oder IEC EX:Ex db IIB T4 Gb*)
- EX für den Einsatz der Elektropumpe an Orten, die möglicherweise explosionsfähige Atmosphären wegen Gas-Luft-Gemischen, Dämpfen oder Nebeln aufweisen

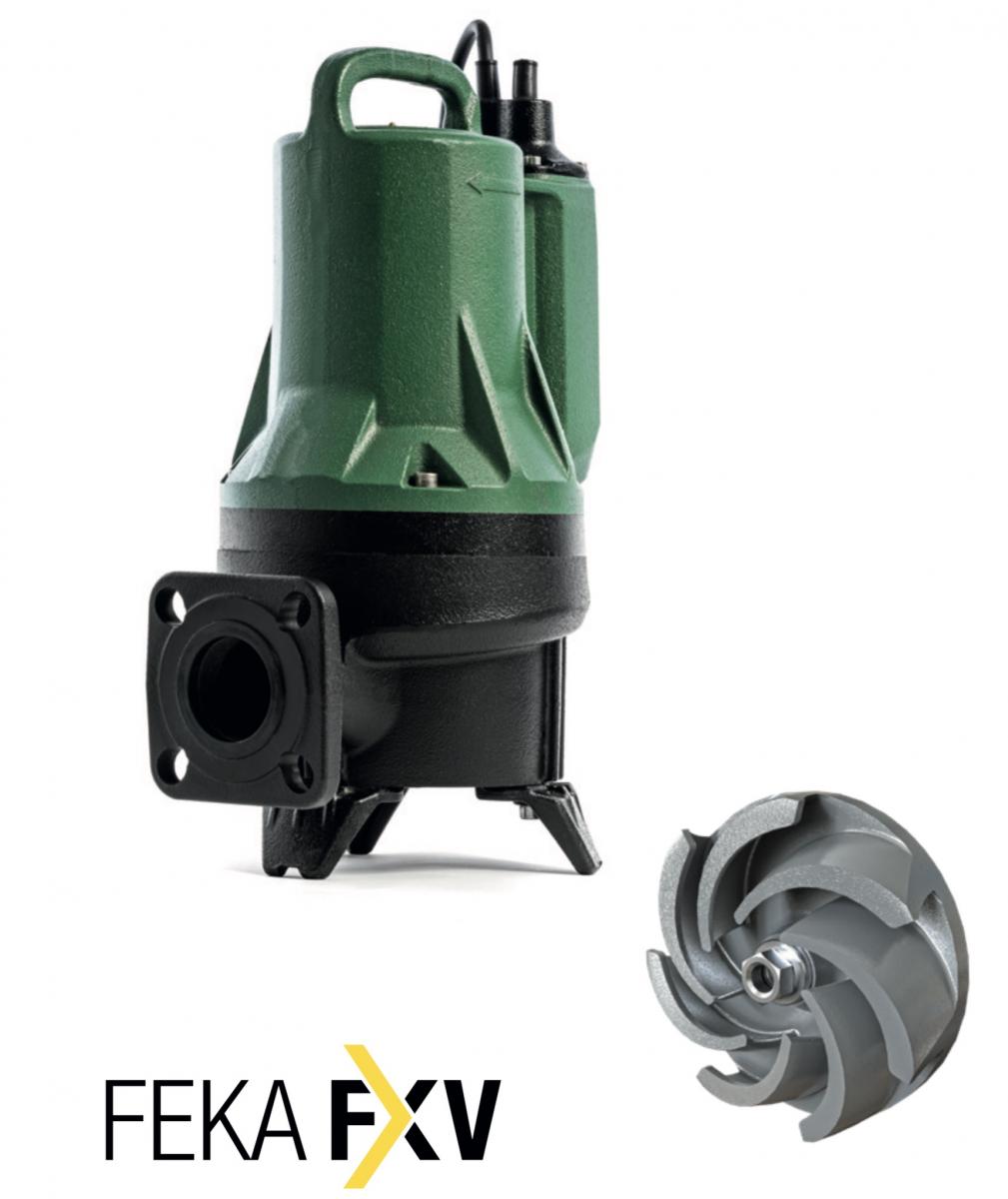

- FXV Tauchmotorpumpen mit Vortex Laufrad für Abwasser aus Grau- und Schwarzwasser (Fäkalienhaltig)
- Feka FXV ist eine Tauchpumpe zum Fördern von Abwasser in gewerblichen Gebäuden
- Die Pumpe ist geeignet für Flüssigkeiten mit Feststoffen und langen Fasern
- Zertifiziert nach EN 12050-1. Diese Norm gilt für Abwasserhebeanlagen, die Fäkalien in Gebäuden und auf Baustellen enthalten.
- Freier Durchgang bis max. Ø 65 mm
- Hochleistungs-Vortex Laufrad mit stabilem Handling bis 65 mm
- T (Tri/Dreiphasig) = 3 x 400 Volt
- NA = Nicht automatische Version, ohne Schwimmerschalter
- Nicht automatische FXV Pumpen, Version MNA (230 Volt ohne Schwimmer) und TNA (400 Volt ohne Schwimmer) benötigen eine Steuertafel, die mit den Schwimmschaltern oder einem anderen Füllstandüberwachungssystem entsprechend angeschlossen sind
- Die Pumpe ist für feste Installationen mit Kupplungsvorrichtung geeignet oder für den mobilen Einsatz
- Die reduzierten Gesamtabmessungen und die Auslassöffnungen mit Flansch und Gewinde machen es ideal für das Austauschgeschäft
- Ausgerüstet mit Flansch DN 65 / PN 10/6
- Entwickelt für eine schnelle Wartung dank einer konstruktiven Lösung, die einen einfachen Zugang zu den Hauptkomponenten der Pumpe bietet
*Informationen über Produkte mit EX Kennzeichnung:
- ATEX-Zertifizierungen: II2G Ex db k IIB T4 oder IEC EX:Ex db IIB T4 Gb
- II: Gruppe: steht für ein Elektrogerät, das für den Einsatz in Umgebungen bestimmt ist, die anders sind, als Umgebungen Untertage mit möglicher Schlagwetterpräsenz
- 2: Kategorie: für den Einsatz der Elektropumpe an Orten, die möglicherweise explosionsfähige Atmosphären wegen Gas- Luft-Gemischen, Dämpfen oder Nebeln, oder Luft-Staub- Gemischen aufweisen
- G: Gas: die Elektropumpe ist geschützt in Umgebungen mit entzündlichen Gasen, Dämpfen oder Nebeln
- Ex: Zoneneinteilung gemäss AS 2430.1
- db: Druckfeste Kapselung gemäss IEC 60079-1:2014
- IIB: Eigenschaften der Gase, für die das Gerät bestimmt ist
- T4: entspricht 135°C und ist die maximal erreichbare Oberflächentemperatur der Elektropumpe unter sicheren Bedingungen
- h: nicht elektrische Anlagen für potentiell explosionsfähige Atmosphären – Schutz mittels Kapselung in Flüssigkeit „h“
- X: Der Buchstabe „X“ in der Zertifizierungsnummer gibt an, dass das Gerät für sicheren Einsatz besonderen Bedingungen unterliegt. Diese Bedingungen sind im Zertifikat und in den Installations- und Betriebsanleitungen angeführt
- Gb: Schutzniveau des Gerätes, Geräte für Explosivgasatmosphären mit „HOHEM” Schutzniveau
- EX: explosionsgeschütztes Gerät für den Einsatz in potentiell explosionsfähiger Atmosphäre

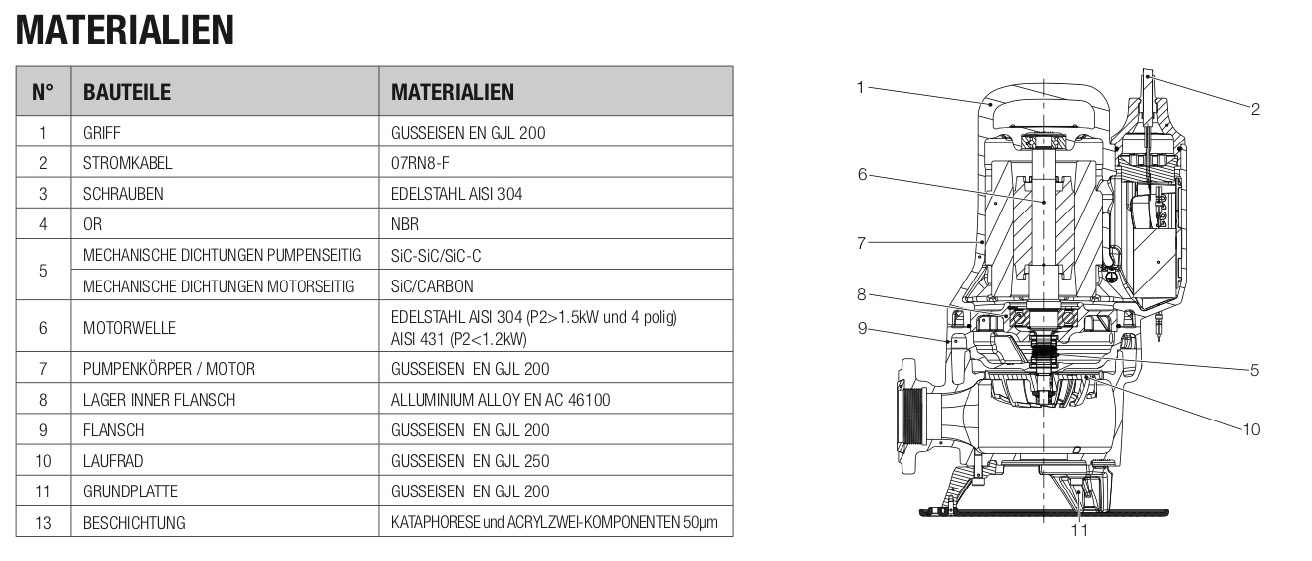

Konstruktionsmerkmale der Pumpe:
- Pumpenkörper und Laufrad aus Gusseisen
- Motorwelle aus Edelstahl AISI 304
- Doppelte Gleitringdichtung in SiC-SiC / SiC-C in Ölkammer ohne Kontakt zum Fördermedium, unabhängig von der Drehrichtung
Konstruktionsmerkmale des Motors:
- Erhältlich als einphasiger Asynchronmotor (MNA-Versionen, 1×230 Volt) und als dreiphasiger Motor (TNA-Versionen, 3×400 Volt)
- Rotor auf geschmierten Lagern montiert
- Dauerbetrieb (S1) geeignet bei vollständig eingetauchtem Motor
- Trockenlauf für maximal 10 Minuten
- Übertemperatursensoren in den Motorwicklungen integriert, Auslösung bei Überschreitung von + 130°C
- Kunstharzgebundene Kabelverschraubung, Stromkabel 07RN8-F
- Bei den Drehstrommotoren muss der Motorschutz durch den Benutzer ausgeführt werden
- Schutzart: IP 68
- Isolationsklasse: F
Anwendungsbereiche:
- EX für den Einsatz der Elektropumpe an Orten, die möglicherweise explosionsfähige Atmosphären wegen Gas-Luft-Gemischen, Dämpfen oder Nebeln aufweisen
- Besonders geeignet für in Abwasserversorgungsanlagen / Kläranlagen
- Gepumpte Flüssigkeit: nicht agressives Grau- und Schwarzwasser (=fäkalienhaltiges Wasser)
- Bei explosionsgeschützten Pumpen muss die Umgebungstemperatur am Aufstellungsort immer zwischen 0°C + 40 °C liegen
- Explosionsgeschützte Pumpen dürfen niemals zur Förderung von Medien mit einer Temperatur über +40 °C eingesetzt werden
- In potentiell explosiven Umgebungen müssen Elektroanschluss und Schalttafel mit Explosionsschutz ausgestattet sein
- Für explosionsgeschützte Pumpen muss der elektrische Anschluss und der Ausgleichsanschluss gemäss EN 60079- 14 ausgeführt werden
- Bei explosionsgeschützten Pumpen muss sichergestellt werden, dass ein externer Erddraht an eine externe Erdklemme der Pumpe angeschlossen ist. Der Querschnitt des gelb/grünen Erdleiters muss mindestens 4 mm² betragen
- Den Motorschutzschalter auf den Bemessungsstrom der Pumpe einstellen. Der Bemessungsstrom ist auf dem Typenschild angegeben.
- Die Trennvorrichtung des Versorgungskreises der druckfesten Pumpen darf die Pumpe nicht automatisch wieder einschalten. Auf diese Weise ist der Schutz gegen Übertemperatur in einer explosionsgefährdeten Umgebung sichergestellt.
- Dauerbetrieb geeignet bei voll eingetauchter Pumpe
- Maximale Tauchtiefe: 20 Meter
- Maximale Anzahl von Starts: 20 pro Std.
- Installation: mobil wenn die Pumpe auf den Boden gestellt wird, fest bei Anschluss über Hebevorrichtung
- Wartungsarbeiten an explosionsgeschützten Pumpen dürfen nur von anerkannten Reparaturwerkstätten/Fachmännern ausgeführt werden. Dies bezieht sich jedoch nicht auf die Hydraulikkomponenten, wie Pumpenkörper, Laufrad und mechanische Dichtung.

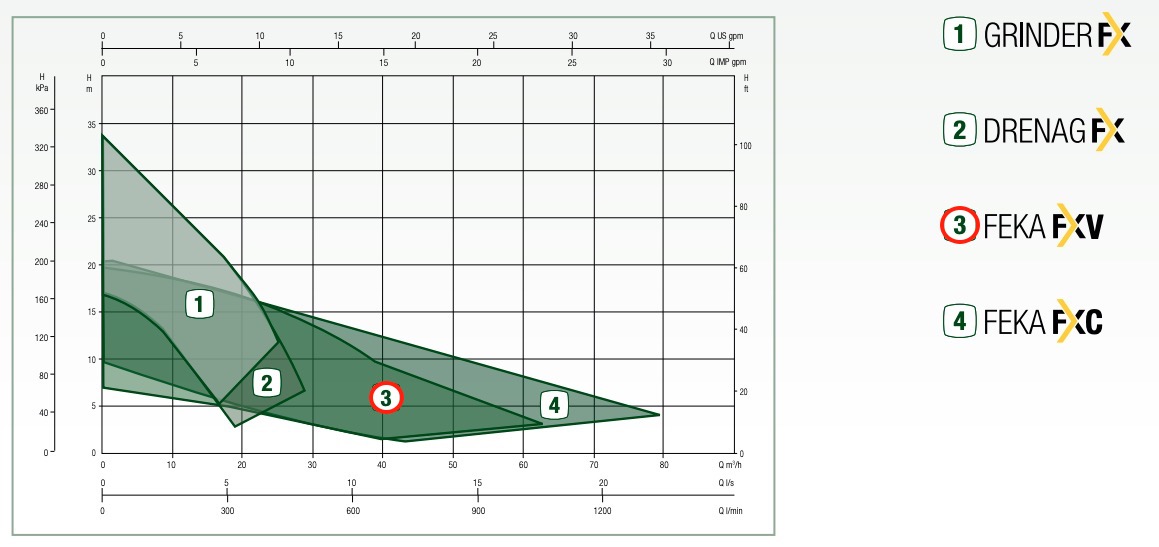

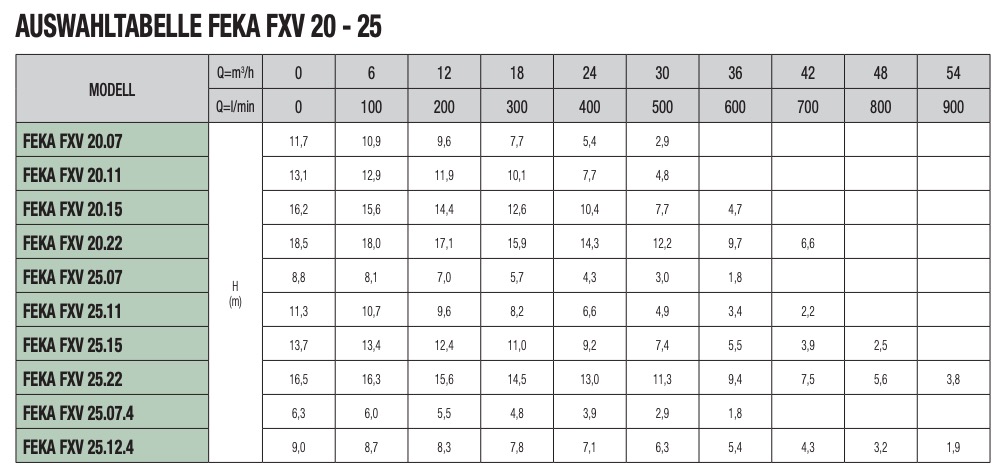

Technische Daten:
- Fördermenge max.: 36’000 l/h
- Förderhöhe max.: 8.8 m
- Druck: 0.88 bar
- Leistungsaufnahme P1: 1.3 kW
- Nennleistung P2: 1.0 kW / 1.3 PS
- Spannung 50 Hz: 3 x 400 Volt / 2.3 A
- Flansch: Nennweite DN 50 / Nenndruck PN 10/6
- Freier Durchgang max.: Ø 65 mm
- Laufradtyp: Vortex
- Nenndrehzahl: 2870 U/min.
- Temperaturbereich der Flüssigkeit: von 0° C bis +50° C
- Maximale Trockenlaufzeit: 10 min.
- Max. Anzahl Starts: 20 / Std.
- Kabel: 10 m 07RN8-F
- Masse: HxT 502×307 mm (siehe Bild 6)
- Gewicht: 36 kg
- Garantie: 2 Jahre
