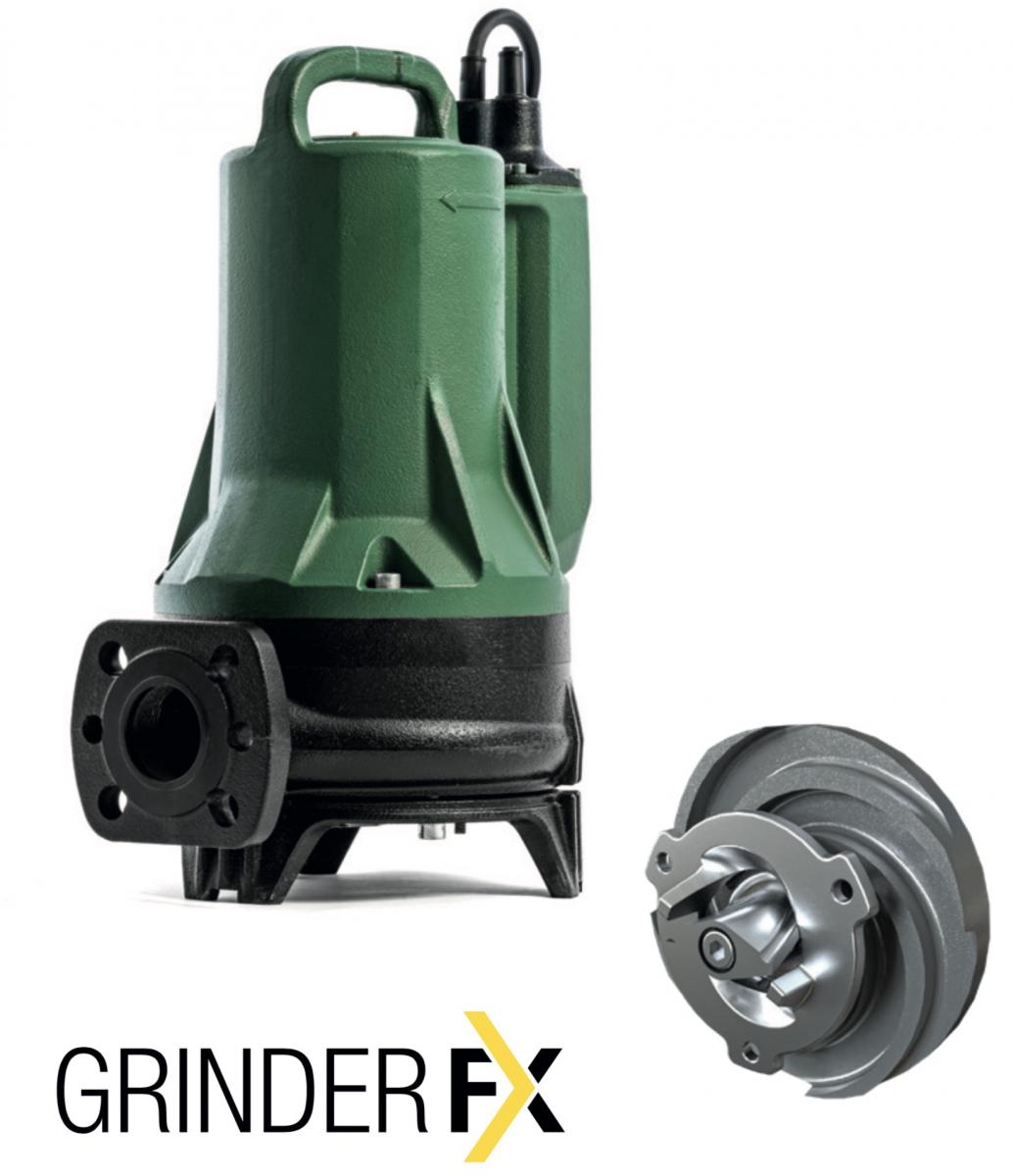

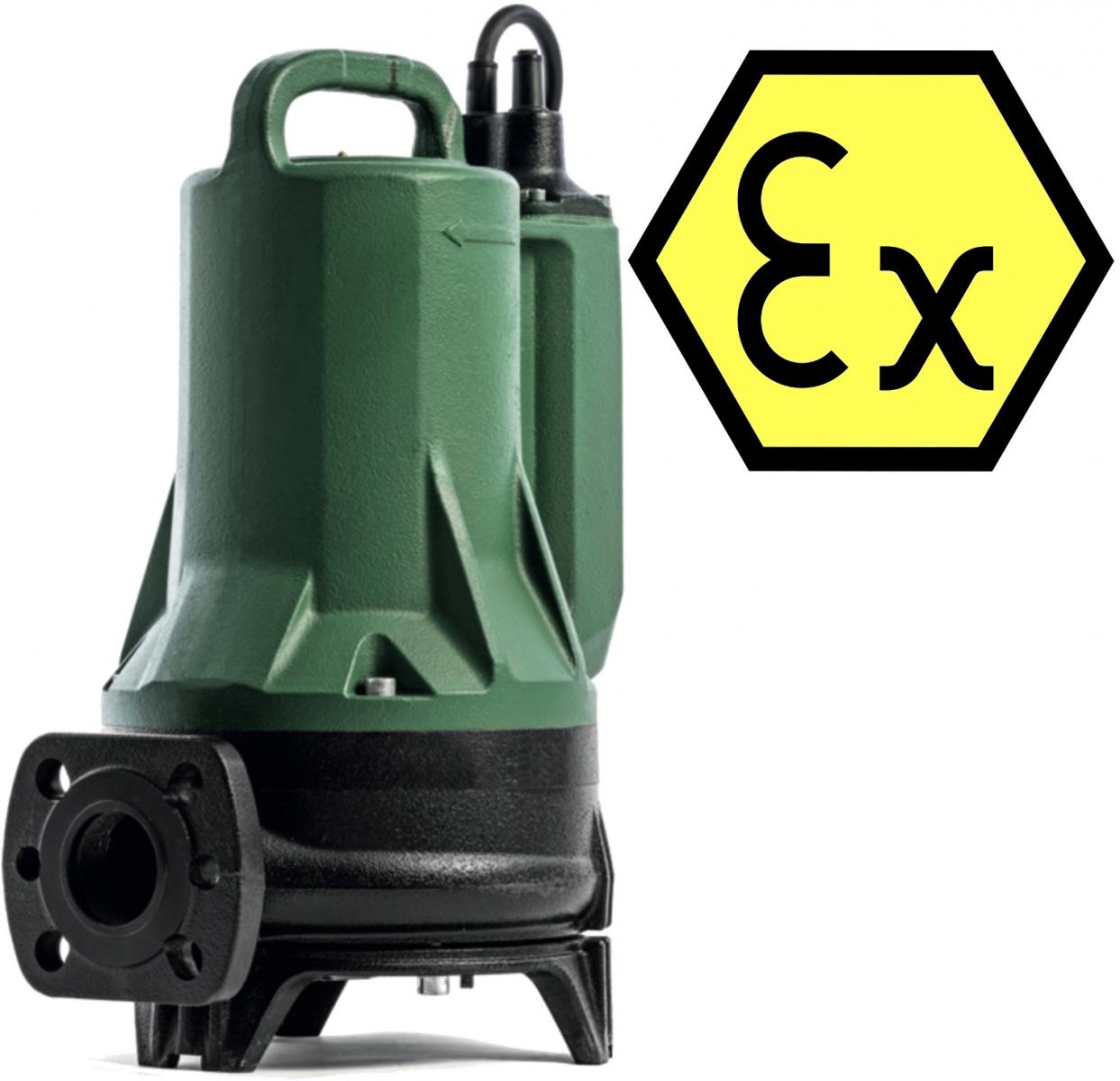

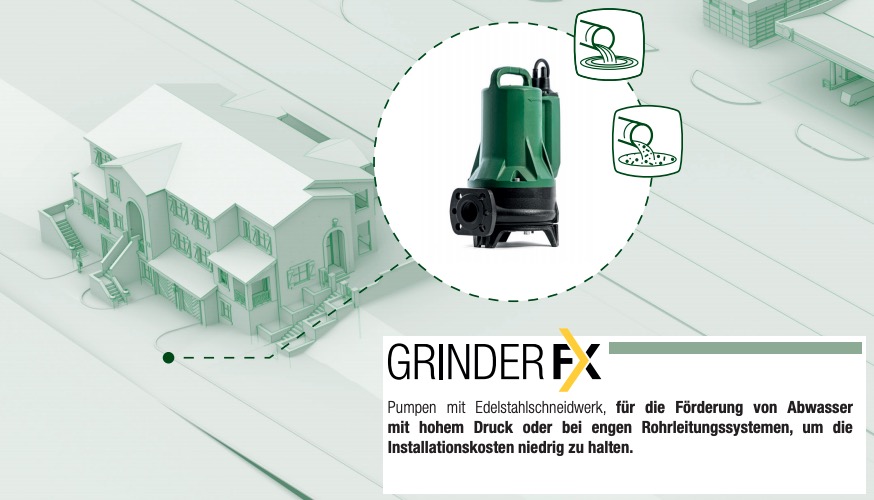

Über die Grinder FX 15.07 TNA 400/50 EX:

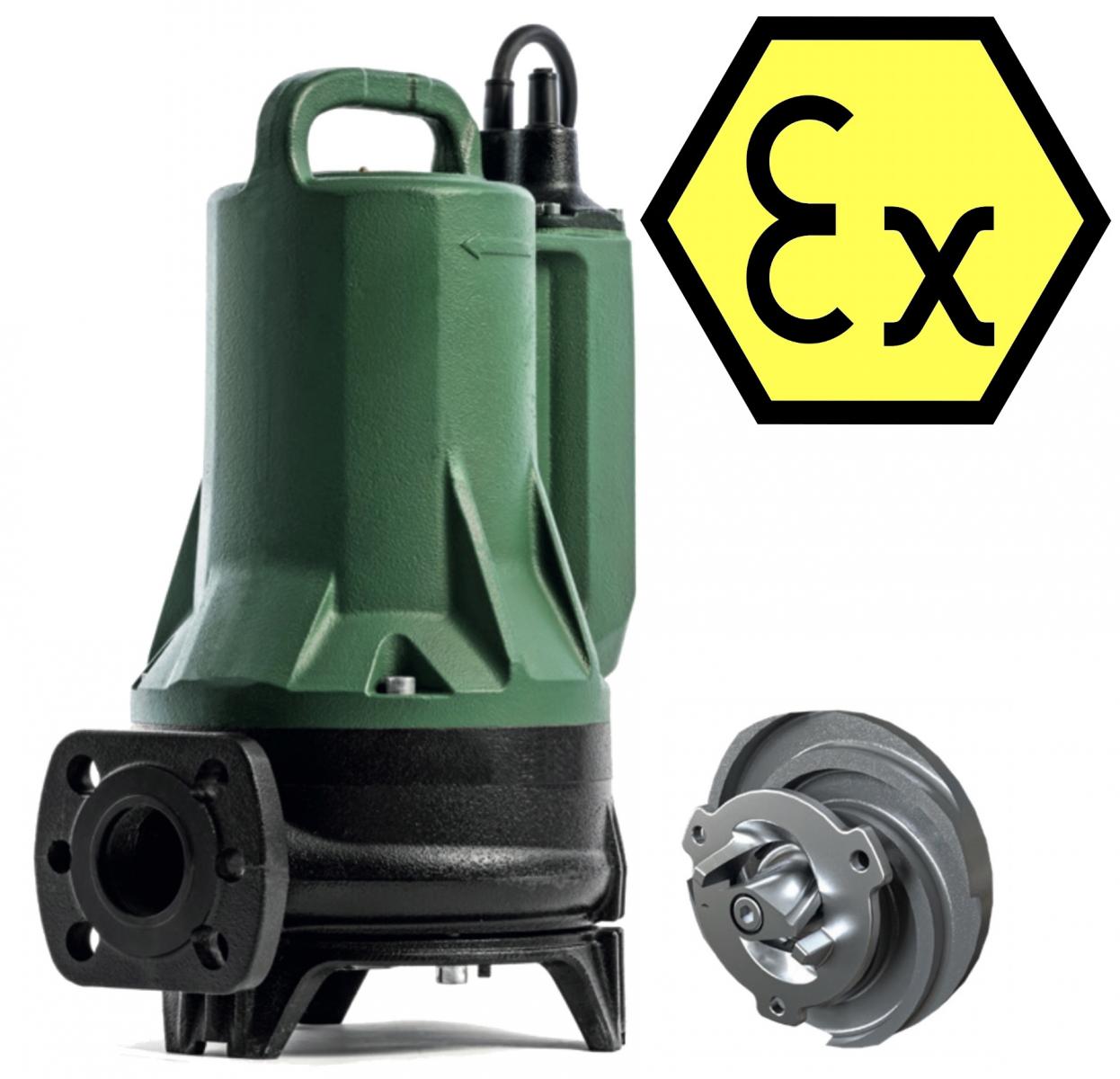

- ATEX-Version für den Einsatz in explosionsgefährdeten Bereichen (ATEX – Zertifizierungen: II2G Exdb k IIB T4 oder IEC EX: Ex db IIB T4 Gb*)
- EX für den Einsatz der Elektropumpe an Orten, die möglicherweise explosionsfähige Atmosphären wegen Gas-Luft-Gemischen, Dämpfen oder Nebeln aufweisen
- Die Grinder FX ist eine Tauchpumpe mit Schneidwerk, die für die Ableitung von Abwässern aus Abflüssen in zivilen und gewerblichen Umgebungen konzipiert ist
- Die Pumpe ist nach der Abwassernorm EN 12050-1 zertifiziert
- Geeignet für Wasser mit faserigen Anteilen, Papier oder Textilmaterial von häuslichen oder zivilen Abfällen
- Sie ist geeignet für ortsfeste Installationen mit Kupplungsvorrichtung oder für den mobilen Einsatz

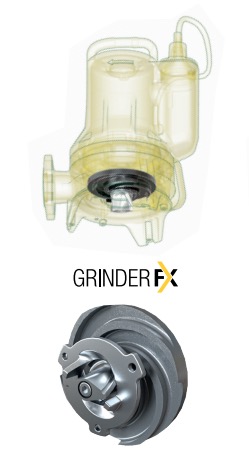

- Dank des hochleistungs Edelstahlschneidwerks ist die Pumpe für Installationen geeignet, bei denen Rohre mit geringem Durchmesser verwendet wurden bzw. dort wo hoher Druck erforderlich ist
- T (Tri/Dreiphasig) = 3 x 400 Volt
- NA = Nicht automatische Version, ohne Schwimmerschalter
- Bei den Dreiphasigen Versionen (3×400 Volt) muss der Motorschutz durch den Benutzer ausgeführt werden
- Ausgerüstet mit Flansch DN32-PN10/6, DN40-PN6 für Druckanschluss und Gewinde 1 1/2" IG

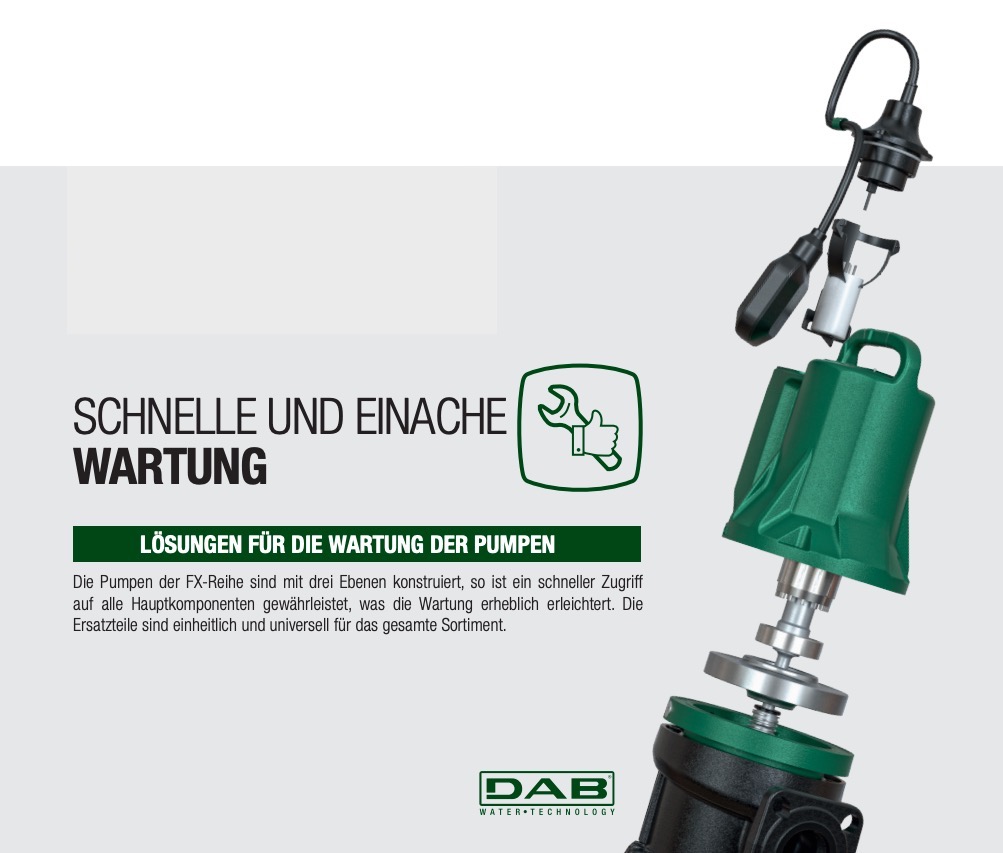

- Dank einer konstruktiven Lösung, die einen einfachen Zugang zu den Hauptkomponenten bietet, ist die Pumpe für eine schnelle Wartung ausgelegt
- Die neue FX-Reihe ist mit sämtlichem Zubehör erhältlich, um alte Modelle zu ersetzen und SystemUpgrades so einfach wie möglich durchzuführen
- Die reduzierte Gesamtgrösse mit Gewinde- und Flanschanschluss ermöglicht eine einfache Installation
*Informationen über Produkte mit EX Kennzeichnung:
- ATEX-Zertifizierungen: II2G Ex db k IIB T4 oder IEC EX:Ex db IIB T4 Gb
- II: Gruppe: steht für ein Elektrogerät, das für den Einsatz in Umgebungen bestimmt ist, die anders sind, als Umgebungen Untertage mit möglicher Schlagwetterpräsenz
- 2: Kategorie: für den Einsatz der Elektropumpe an Orten, die möglicherweise explosionsfähige Atmosphären wegen Gas- Luft-Gemischen, Dämpfen oder Nebeln, oder Luft-Staub- Gemischen aufweisen
- G: Gas: die Elektropumpe ist geschützt in Umgebungen mit entzündlichen Gasen, Dämpfen oder Nebeln
- Ex: Zoneneinteilung gemäss AS 2430.1
- db: Druckfeste Kapselung gemäss IEC 60079-1:2014
- IIB: Eigenschaften der Gase, für die das Gerät bestimmt ist
- T4: entspricht 135°C und ist die maximal erreichbare Oberflächentemperatur der Elektropumpe unter sicheren Bedingungen
- h: nicht elektrische Anlagen für potentiell explosionsfähige Atmosphären – Schutz mittels Kapselung in Flüssigkeit „h“
- X: Der Buchstabe „X“ in der Zertifizierungsnummer gibt an, dass das Gerät für sicheren Einsatz besonderen Bedingungen unterliegt. Diese Bedingungen sind im Zertifikat und in den Installations- und Betriebsanleitungen angeführt
- Gb: Schutzniveau des Gerätes, Geräte für Explosivgasatmosphären mit „HOHEM” Schutzniveau
- EX: explosionsgeschütztes Gerät für den Einsatz in potentiell explosionsfähiger Atmosphäre

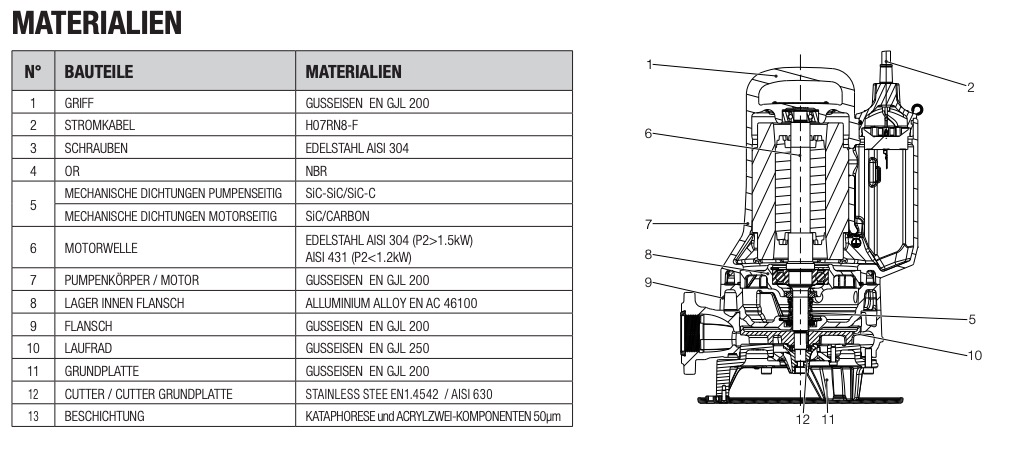

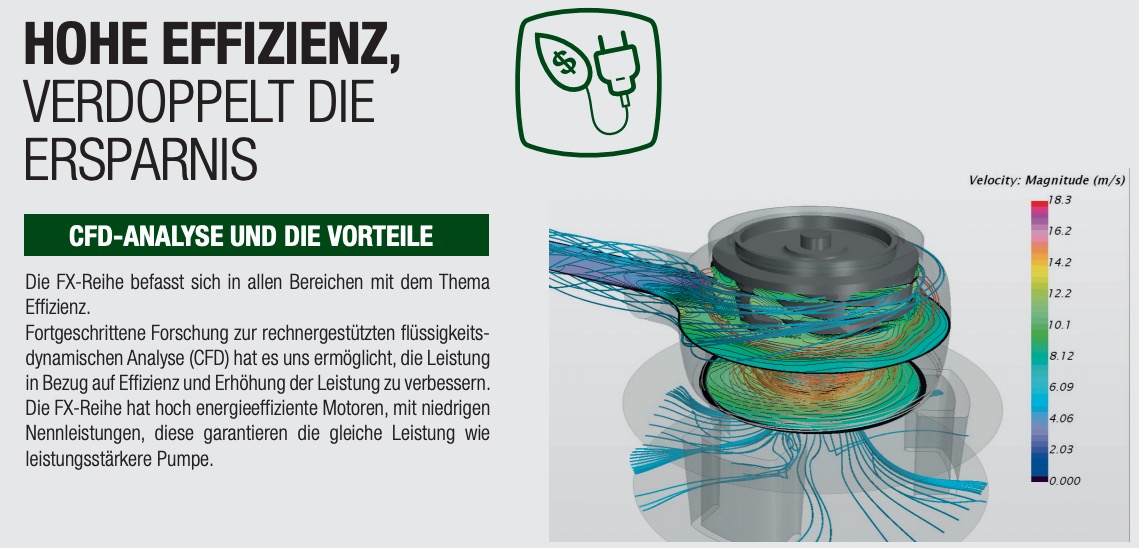

Konstruktionsmerkmale der Pumpe:
- Pumpenkörper und Laufrad aus Gusseisen
- Schneidwerk aus AISI 630
- Motorwelle aus Edelstahl AISI 304
- Doppelte Gleitringdichtung in SiC-SiC / SiC-C in Ölkammer, unabhängig von der Drehrichtung, nicht in Kontakt mit der gepumpten Flüssigkeit
- Druckanschluss mit Flansch und Gewinde

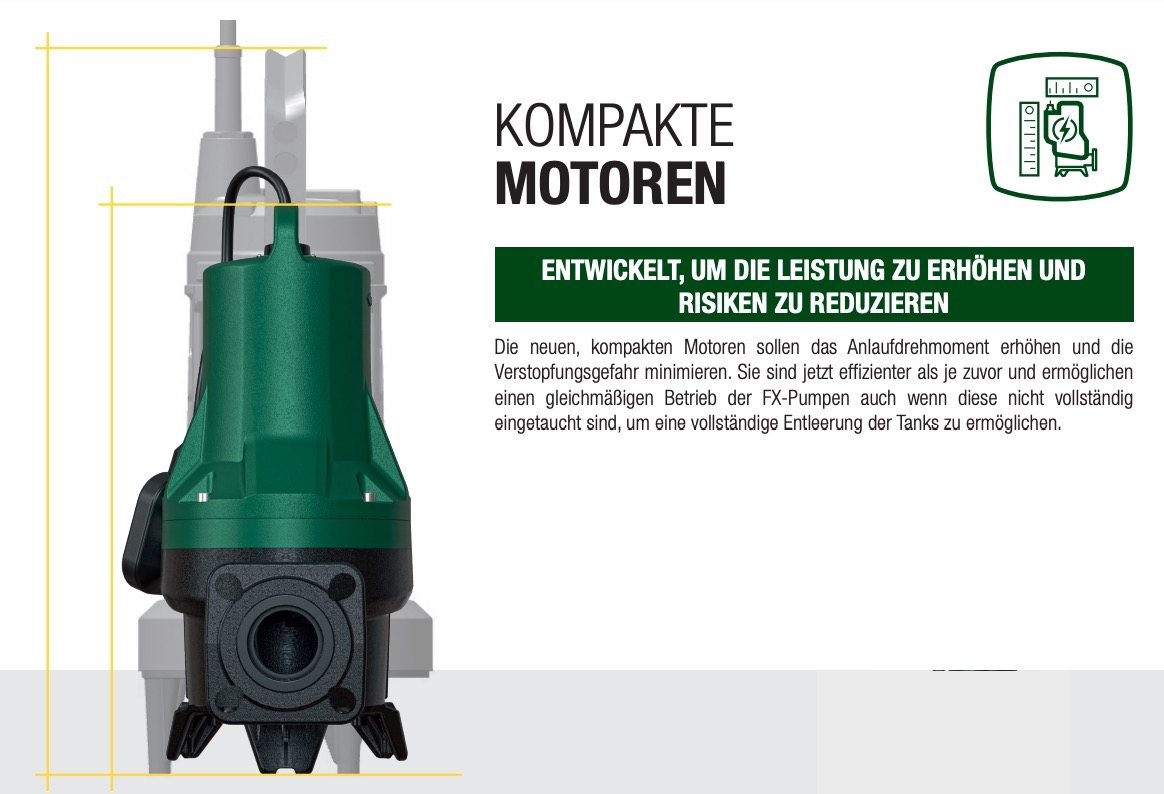

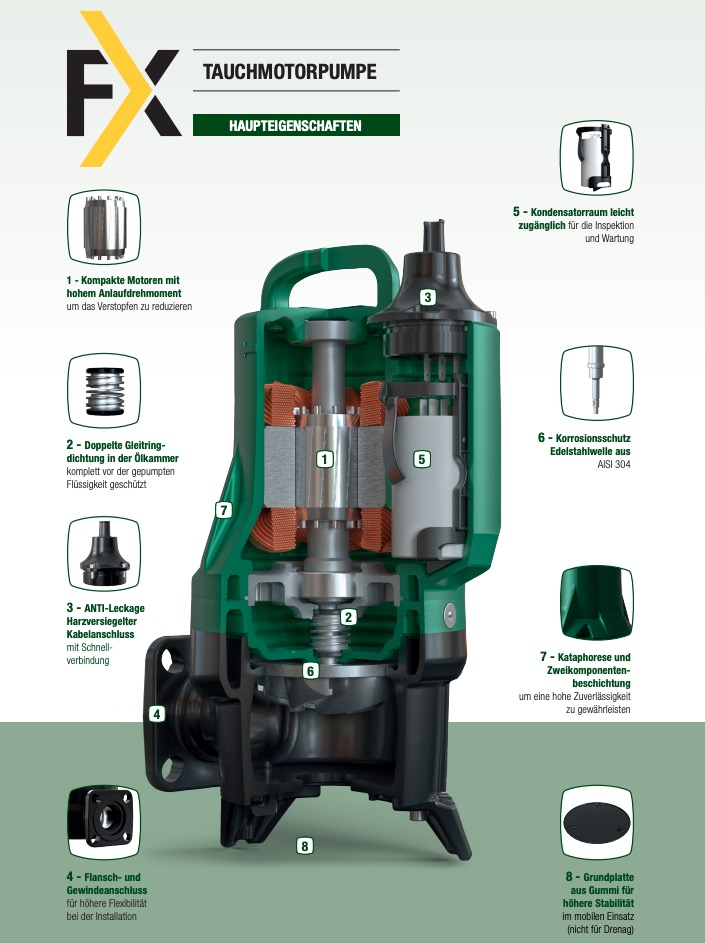

Konstruktionsmerkmale des Motors:
- Erhältlich als einphasiger Asynchronmotor (MNA-Versionen) und als dreiphasiger Motor (TNA-Versionen)
- Rotor auf geschmierten Lagern montiert
- Dauerbetrieb (S1) geeignet bei vollständig eingetauchtem Motor
- Trockenlauf für maximal 10 Minuten
- Übertemperatursensoren in den Motorwicklungen integriert, Auslösung bei Überschreitung von + 130°C
- Kunstharzgebundene Kabelverschraubung, Stromkabel H07RN8-F
- Bei den Drehstrommotoren (3×400 Volt) muss der Motorschutz durch den Benutzer ausgeführt werden
- Schutzart: IP 68
- Isolationsklasse: F
Anwendungsbereiche:
- EX für den Einsatz der Elektropumpe an Orten, die möglicherweise explosionsfähige Atmosphären wegen Gas-Luft-Gemischen, Dämpfen oder Nebeln aufweisen
- Geeigent für die die Förderung von Flüssigkeiten / Wasser mit faserigen Anteilen, Papier oder Textilmaterial von häuslichen oder zivilen Abfällen
- Die Grinder FX ist eine Tauchpumpe mit Schneidwerk, die für die Ableitung von Abwässern aus Abflüssen in zivilen und gewerblichen Umgebungen konzipiert ist
- Geeignet für nicht behandeltes dunkles Abwasser mit soliden Stoffen und langen Fasern
- Die Pumpe ist nach der Abwassernorm EN 12050-1 zertifiziert
- Dauerbetrieb geeignet bei voll eingetauchter Pumpe
- Bei explosionsgeschützten Pumpen muss die Umgebungstemperatur am Aufstellungsort immer zwischen 0°C + 40 °C liegen
- Explosionsgeschützte Pumpen dürfen niemals zur Förderung von Medien mit einer Temperatur über +40 °C eingesetzt werden
- In potentiell explosiven Umgebungen müssen Elektroanschluss und Schalttafel mit Explosionsschutz ausgestattet sein
- Für explosionsgeschützte Pumpen muss der elektrische Anschluss und der Ausgleichsanschluss gemäss EN 60079- 14 ausgeführt werden
- Bei explosionsgeschützten Pumpen muss sichergestellt werden, dass ein externer Erddraht an eine externe Erdklemme der Pumpe angeschlossen ist. Der Querschnitt des gelb/grünen Erdleiters muss mindestens 4 mm² betragen
- Den Motorschutzschalter auf den Bemessungsstrom der Pumpe einstellen. Der Bemessungsstrom ist auf dem Typenschild angegeben.
- Die Trennvorrichtung des Versorgungskreises der druckfesten Pumpen darf die Pumpe nicht automatisch wieder einschalten. Auf diese Weise ist der Schutz gegen Übertemperatur in einer explosionsgefährdeten Umgebung sichergestellt.
- Wartungsarbeiten an explosionsgeschützten Pumpen dürfen nur von anerkannten Reparaturwerkstätten/Fachmännern ausgeführt werden. Dies bezieht sich jedoch nicht auf die Hydraulikkomponenten, wie Pumpenkörper, Laufrad und mechanische Dichtung.

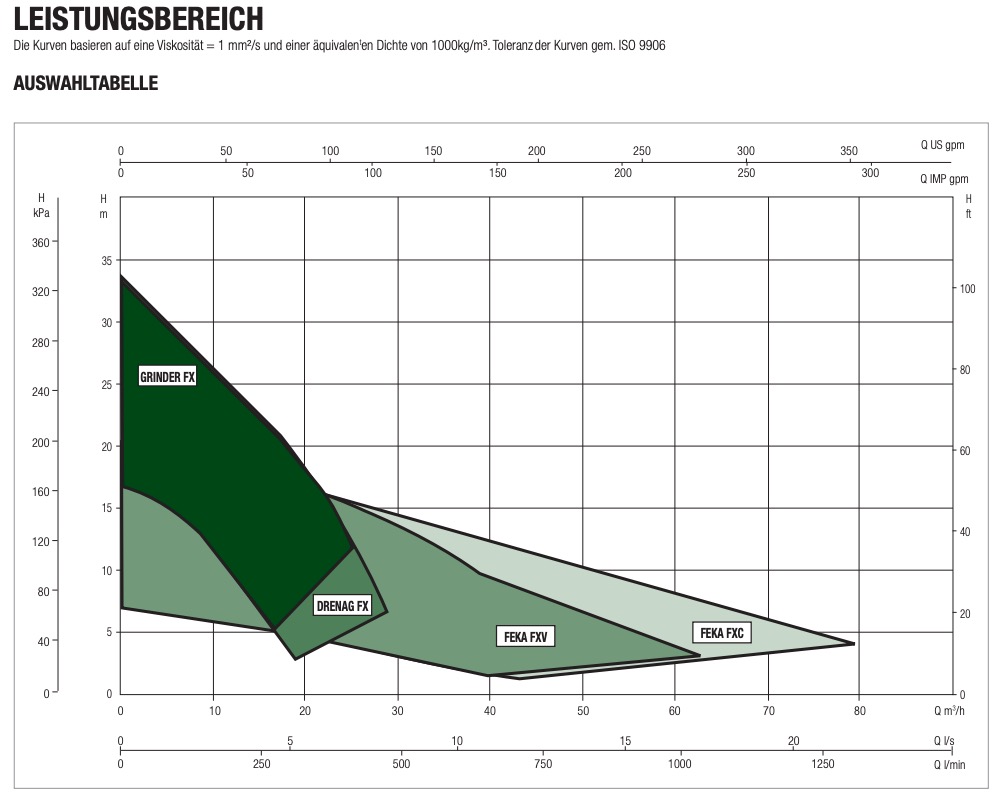

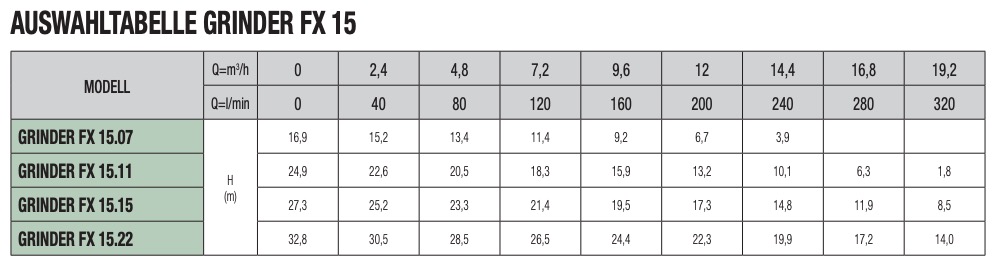

Technische Daten:
- Fördermenge max.: 14’400 l/h
- Förderhöhe max.: 16.9 m
- Druck: 1.69 bar
- Tauchtiefe max.: 10 m
- Leistungsaufnahme P1: 1.0 kW
- Nennleistung P2: 0.8 kW / 1.1 PS
- Spannung 50 Hz: 3 x 400 Volt / 2.0
- Flansch:
- Nennweite DN32 / Nenndruck PN 10/6 = 4 Bohrungen (ø 100-90 mm)
- Nennweite DN40 / Nenndruck PN6 = 2 Bohrungen (ø 90 mm)
- Gewindeanschluss: 1 1/2" IG
- Laufradtyp: Grinder Schneidwerk
- Temperaturbereich der Flüssigkeit: von 0° C bis +40° C
- Umgebungstemperatur: immer zwischen 0° C bis +40° C
- Maximale Trockenlaufzeit: 10 min.
- Max. Anzahl Starts: 20 / Std.
- Installation: mobil wenn die Pumpe auf den Boden gestellt wird, fest bei Anschluss über Hebevorrichtung
- Kabel: 10 m 07RN8-F

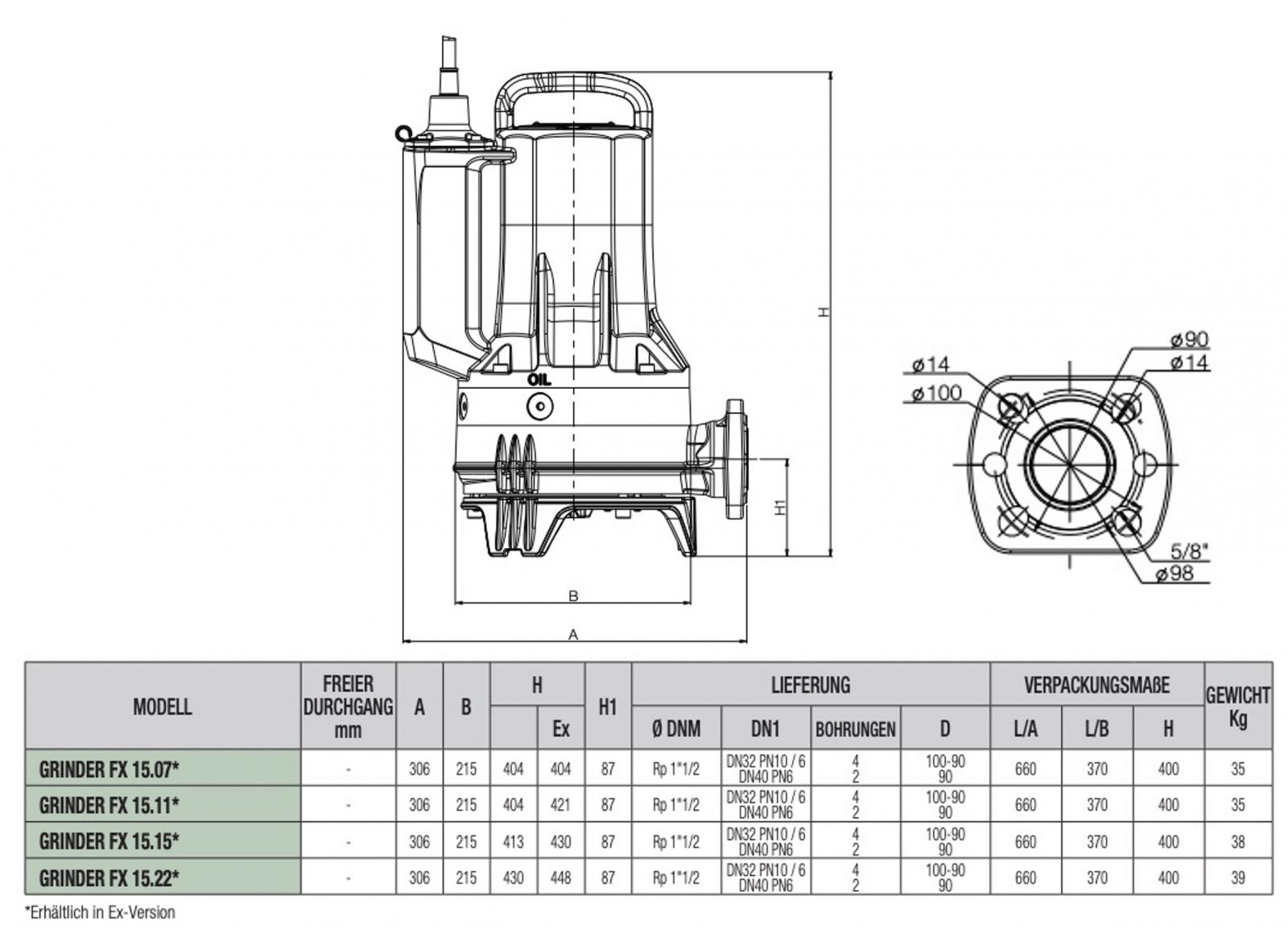

- Masse: HxT 404×306 mm (siehe Bild 5)
- Gewicht: 35 kg
- Garantie: 2 Jahre
