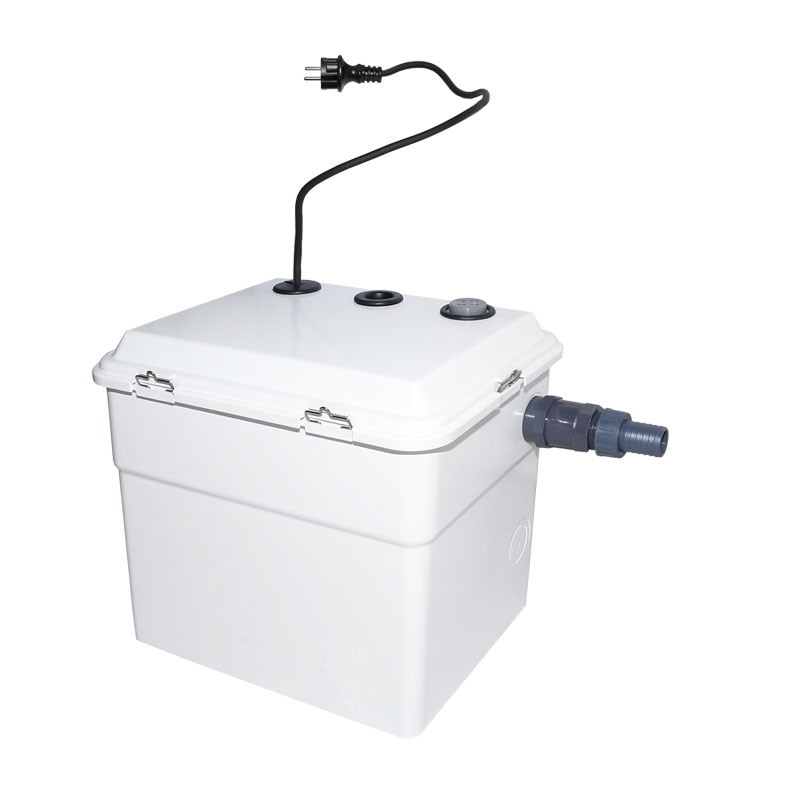

DAB Novabox 30/300 – Abwasser-Hebeanlage mit Tauchpumpe Nova 300 MA
Die DAB Novabox 30/300 ist eine kompakte, normgerechte Abwasser-Hebeanlage für die automatische Sammlung und Förderung von häuslichem Schmutz- und Betriebswasser. Sie eignet sich ideal für den Einsatz in Kellerräumen, Waschküchen und anderen Bereichen unterhalb des Kanalniveaus und wird komplett mit der leistungsstarken Tauchpumpe DAB Nova 300 MA (Automatik) geliefert.
Die Anlage ist gemäss EN 12050-2 konstruiert und speziell für leicht verschmutztes Abwasser aus Duschen, Badewannen, Waschbecken und Waschmaschinen konzipiert, sofern keine Feststoffe oder Fäkalien enthalten sind.
Über die DAB Novabox 30/300 M
Die Novabox 30/300 ist eine automatisch arbeitende Kleinhebeanlage, die Schmutzwasser zuverlässig sammelt und über die integrierte Tauchpumpe fördert.
Funktion und Einsatzbereich der Hebeanlage
- Anlage für das automatische Speichern und Pumpen von Haushaltsabwasser aus Badewannen, Waschbecken, Duschen und Waschmaschinen, die sich in Kellergeschossen bzw. unter dem Niveau der Kanalisierung befinden
- Ideal als Sammel- und Pumpstation für Räume mit fehlendem natürlichem Gefälle zum Kanal
- Geeignet für leicht verschmutztes Abwasser ohne Feststoffe und/oder Fasern

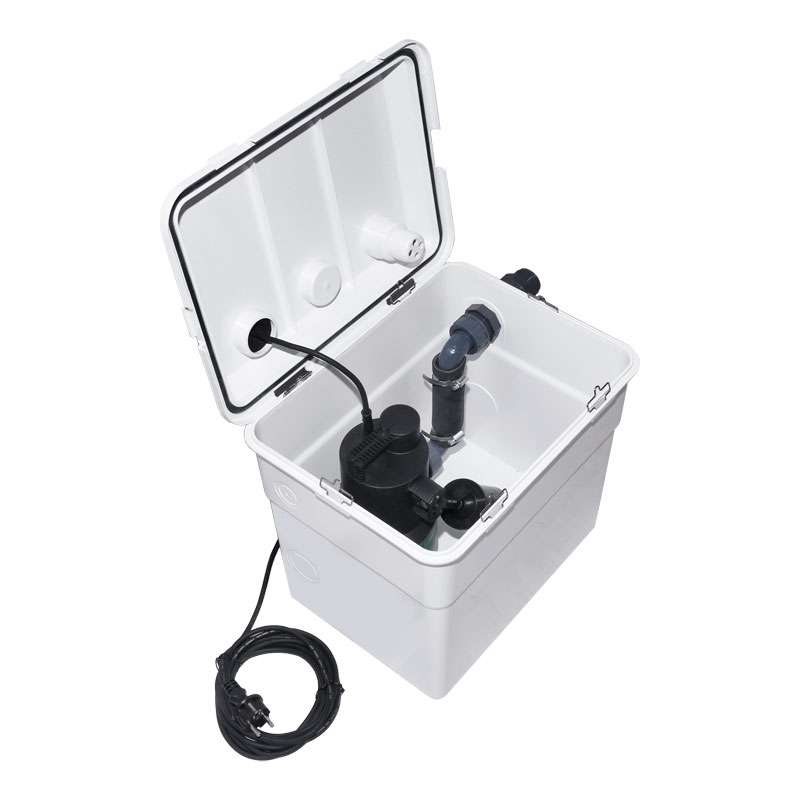

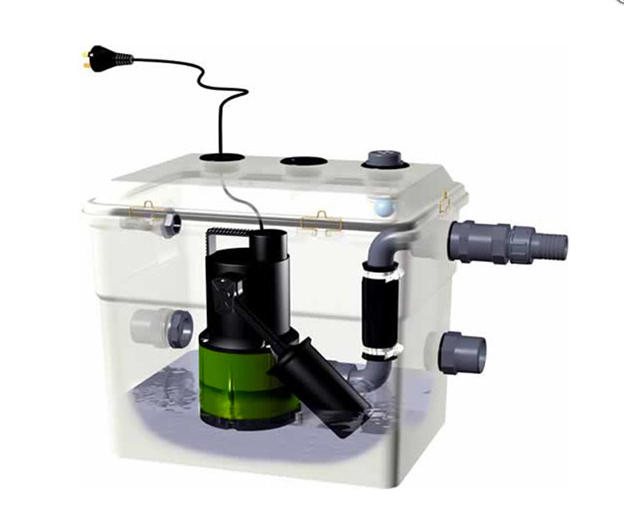

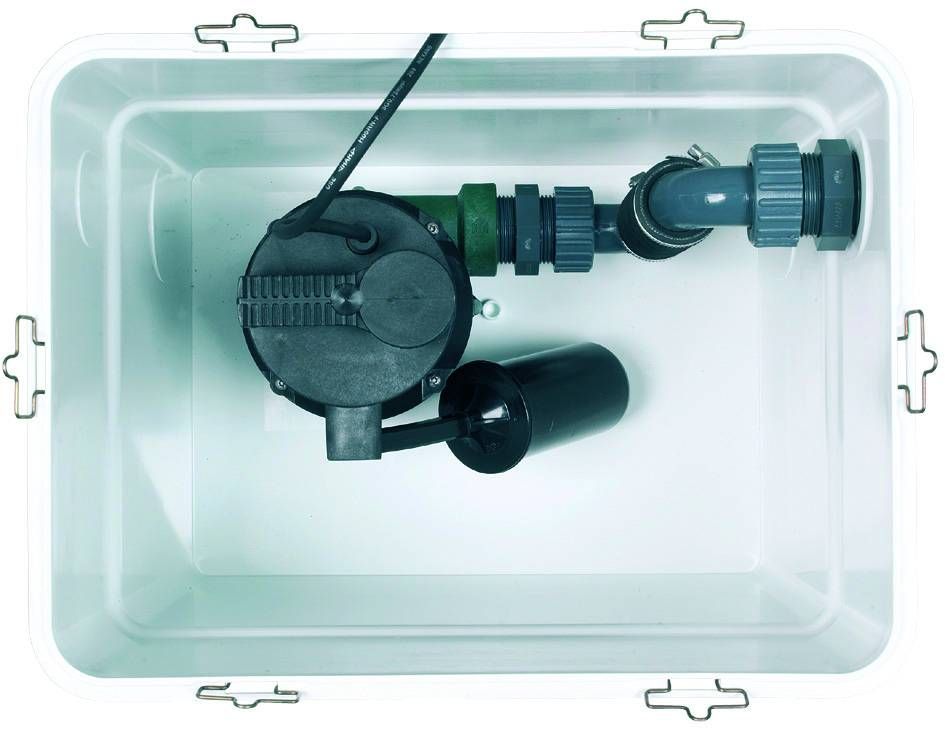

Konstruktionsmerkmale der Novabox 30/300
- Kunststoffbehälter mit einem Fassungsvermögen von 30 Litern
- Integrierte Schmutzwasserpumpe DAB Nova 300 MA (Automatik-Version mit festem Schwimmer)
- Komplett vormontierte interne Verrohrung, Anschluss- und Verbindungsstücke (inkl. Anschlusskit)
- Rückschlagklappe in der Druckleitung integriert zur Vermeidung von Rückfluss
- Vier Einlassöffnungen und eine Auslassöffnung (Druckleitung) für flexible Anschlussmöglichkeiten
- Konstruiert gemäss EN 12050-2
- Temperaturbereich der Flüssigkeit: bis +50°C, kurzzeitig bis +90°C für max. 3 Minuten
- Schutzart des Pumpenmotors: IP 68
- Isolationsklasse des Motors: F
Schwimmerniveaus der Novabox 30/300
Die Novabox 30/300 verfügt über zwei unterschiedliche Schwimmerkonfigurationen:
- Duschschwimmer (serienmässig für Duschanwendungen):
- Einschaltniveau: 110 mm
- Ausschaltniveau: 40 mm
- Standardschwimmer:
- Einschaltniveau: 285 mm
- Ausschaltniveau: 65 mm

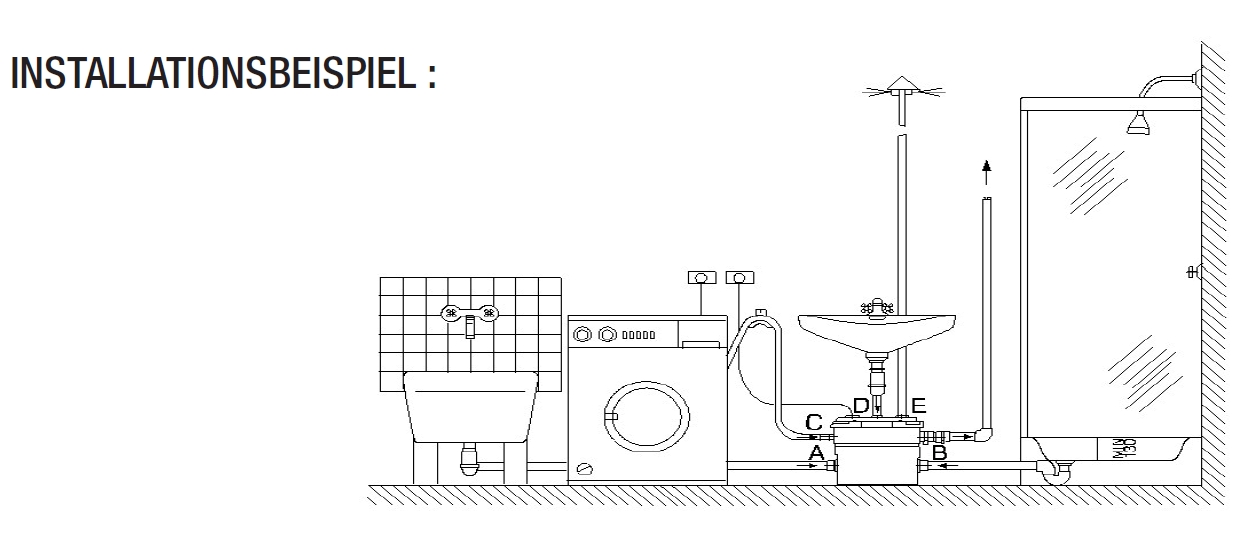

Anwendungsbereiche der Novabox 30/300
- Sammelstation für Schmutzwasser aus Duschen, Waschbecken und häuslichen Waschmaschinen
- Sammeln und Abpumpen von Schmutz- und Waschwasser in Kellern und tieferliegenden Räumen
- Geeignet für kaltes und warmes Wasser ohne feste Bestandteile und/oder Fasern
- Nicht geeignet für fäkalienhaltiges Abwasser
- Nicht geeignet zum Pumpen von leicht entflammbaren oder explosiven Stoffen

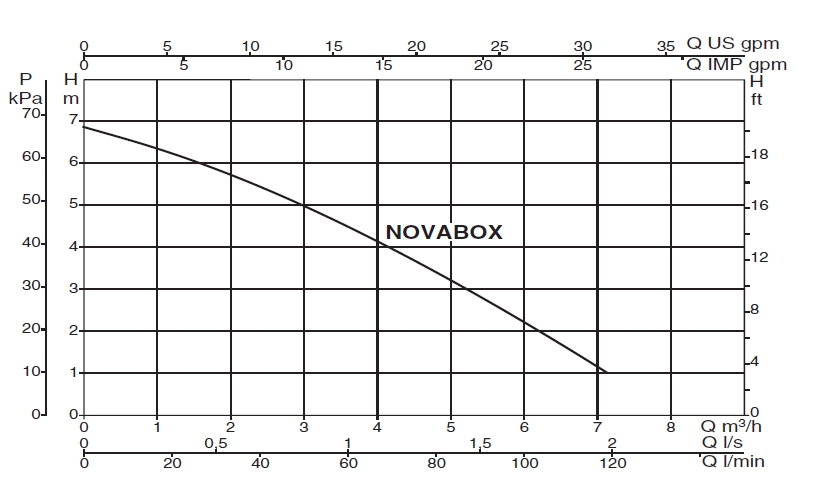

Technische Daten DAB Novabox 30/300
- Fördermenge max.: 7.200 l/h
- Förderhöhe max.: 6,9 m
- Druck: 0,7 bar
- Druckanschluss: 1 1/4"
- Leistungsaufnahme: 290 W
- Spannung: 230 V / 1,3 A
- Restwasserniveau: 100 mm
- Kabel: 5 m mit CH-Stecker
- Garantie: 2 Jahre

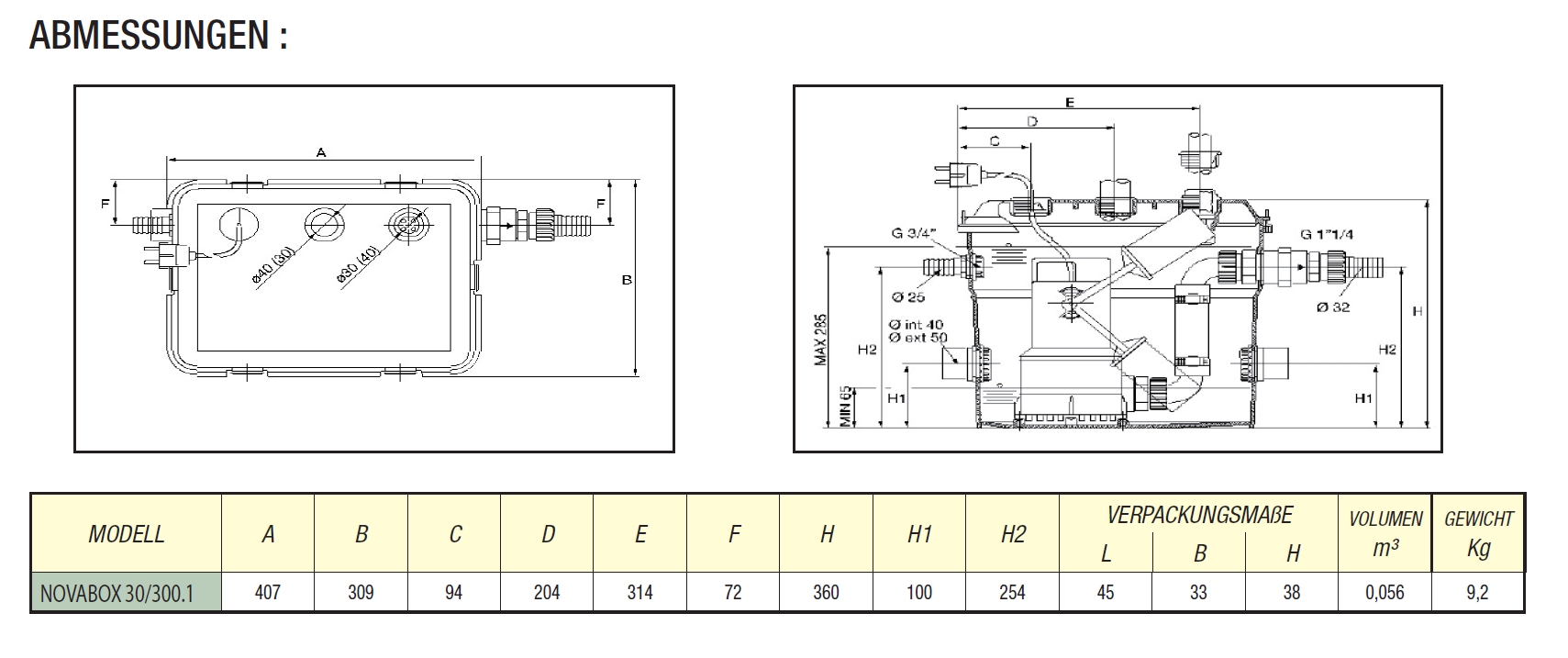

Abmessungen Novabox 30/300
- A: 407 mm
- B: 309 mm
- C: 94 mm
- D: 204 mm
- E: 314 mm
- F: 72 mm
- H: 360 mm
- H1: 100 mm
- H2: 254 mm

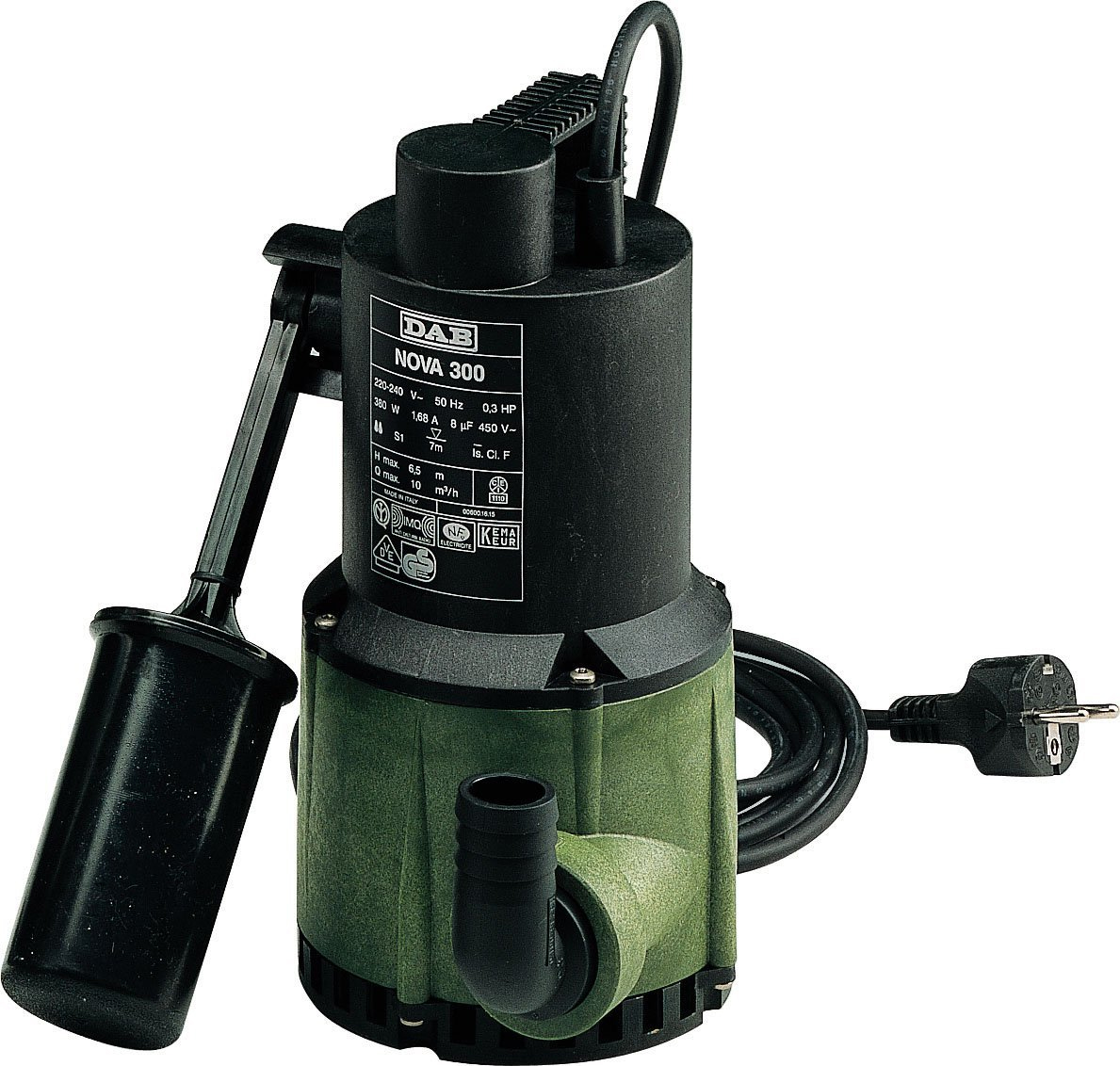

Über die DAB Nova 300 MA Tauchpumpe
Die im Lieferumfang der Novabox enthaltene DAB Nova 300 MA ist eine leistungsfähige Tauchmotorpumpe für Drainageaufgaben und häusliche Abwässer. Mit ihrem Schwimmerarm (MA) ist sie ideal für automatischen Betrieb in fest installierten Hebeanlagen oder als tragbare Notfallpumpe.
Konstruktionsmerkmale der Pumpe
- Pumpengehäuse, Laufrad, Schutzkalotte und Einlaufsieb aus Technopolymer
- Motor, Rotorwelle und Schrauben aus rostfreiem Stahl
- Schwimmerachse aus Technopolymer
- Dreifache Simmerringdichtung mit Ölvorkammer
- Stator in komplett aus Edelstahl gekapseltem Mantel mit Schutzkalotte für Kabel, Mikroschalter und Kondensator
- Rotor auf dauergeschmierten Kugellagern für leisen Lauf und lange Lebensdauer
- Eingebauter Spannungsschutzschalter und permanent eingeschalteter Kondensator bei einphasiger Ausführung
- Konstruktionsmerkmale nach CEI 2-3 / CEI 61-69 (EN 60335-2-41)
- Schutzart: IP 68
- Isolationsklasse: F
- Installation: fest oder tragbar in vertikaler Position
Anwendungsbereiche der Nova 300 MA
- Entwässerung von leicht überschwemmbaren Kellern, Garagen und Lagerräumen
- Entnahme von Wasser aus Tanks, Behältern, Gruben oder Flüssen
- Entleeren von Schwimmbädern und Brunnen
- Abpumpen von Gruben und Unterführungen
- Einsatz im Garten- und Hobbybereich als flexible, tragbare Pumpe
- Feste Installation mit Schwimmerschalter für automatischen Pumpbetrieb
Konstruktionseigenschaften des Motors
- Tauchbarer Asynchronmotor, für Dauerbetrieb geeignet
- Stator in Edelstahlmantel gekapselt, durch Schutzkalotte abgedeckt (inkl. Kabel, Mikroschalter, Kondensator)
- Rotor auf dauergeschmierten Kugellagern für geräuscharmen und langlebigen Betrieb
- Eingebauter Spannungsschutzschalter und Kondensator (einphasig)
- Empfehlung: Motorschutzschalter nach gültigen Vorschriften bei dreiphasiger Ausführung
Technische Daten DAB Nova 300 MA
- Fördermenge max.: 12.000 l/h
- Förderhöhe max.: 7,2 m
- Tauchtiefe max.: 7 m
- Druck: 0,7 bar
- Max. Trockenlaufzeit: 1 Minute
- Restwasserspiegel: 85 mm
- Max. Durchlass: 10 mm
- Drehzahl: 2.850 U/min
- Druckanschluss: 1¼" IG
- Leistungsaufnahme: 350 W
- Spannung: 230 V / 1,5 A
- Temperaturbereich der Flüssigkeit: 0°C bis +35°C (Haushalt, EN 60335-2-41)
- Abmessungen: A: 181 mm, B: 235 mm, C: 46 mm, D: 296 mm, E: 82 mm, H: 262 mm, H1: 354 mm, H2: 47 mm, LIV min.: 85 mm, LIV max.: 285 mm, DNM: 1¼"
- Kabel: 5 m H05 RN-F
- Gewicht: 4,6 kg
- Garantie: 2 Jahre

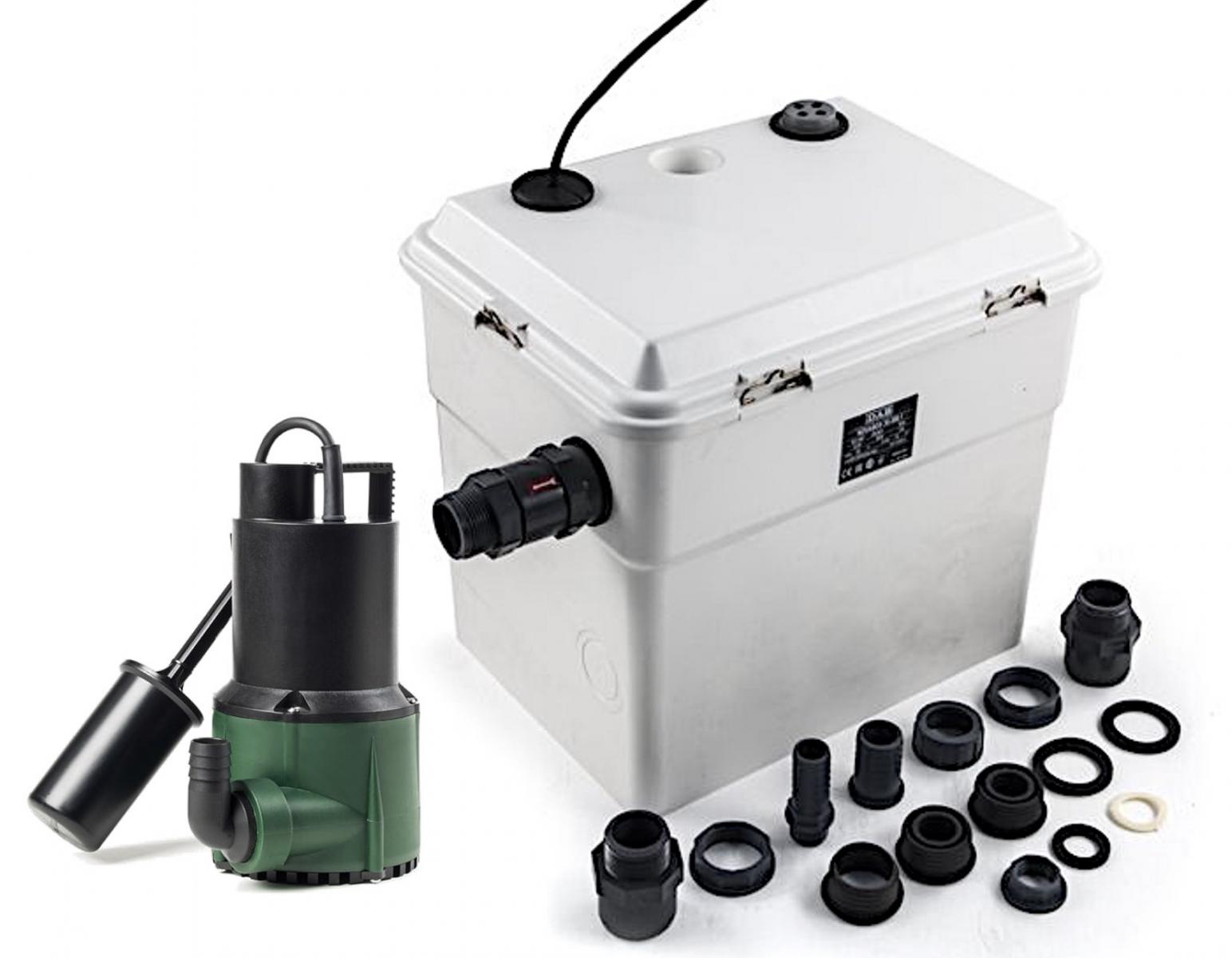

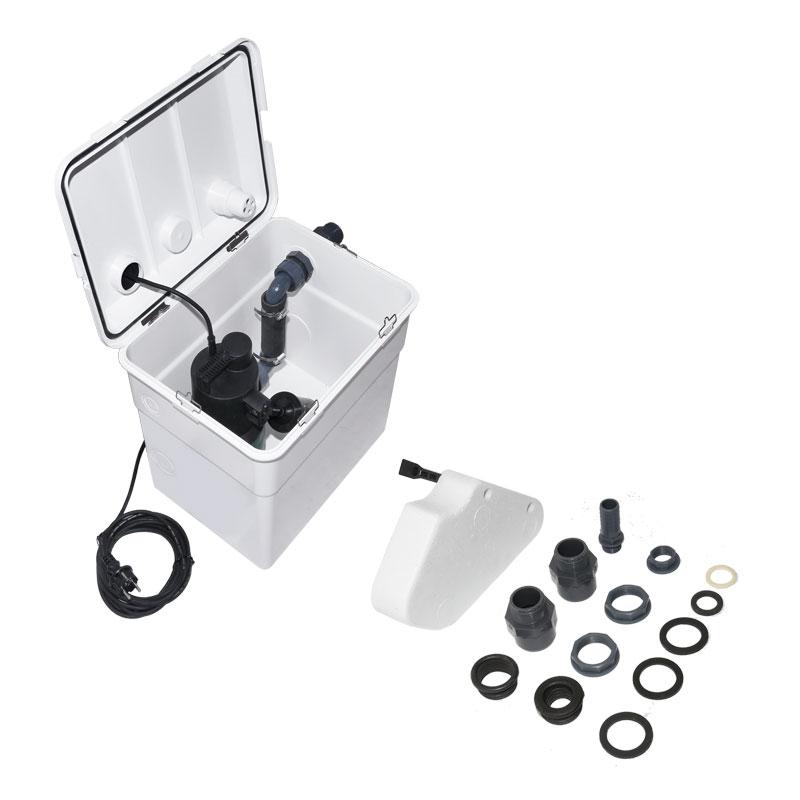

Lieferumfang DAB Novabox 30/300
- 30 Liter Behälter (Sammelbehälter für Schmutzwasser)
- DAB Tauchpumpe Nova 300 MA mit Schwimmerarm (Automatik)
- Duschschwimmer für niedrige Einschaltniveaus (Duschanwendungen)
- Anschlusskit (Verbindungs- und Anschlussstücke)
- Interne Verrohrung der Hebeanlage
- Rückschlagklappe in der Druckleitung
Fazit: Zuverlässige Lösung für Schmutzwasser unter Kanalniveau
Die DAB Novabox 30/300 mit Tauchpumpe Nova 300 MA ist eine leistungsstarke, langlebige und normgerechte Lösung für alle Anwendungen, bei denen Schmutz- und Waschwasser unterhalb des Kanalniveaus sicher und automatisch abgeführt werden müssen. Die Kombination aus robustem 30-Liter-Behälter, zuverlässiger Tauchpumpe und integrierter Rückschlagklappe sorgt für hohe Betriebssicherheit bei gleichzeitig einfacher Installation.
Für Kellerräume, Waschküchen, Duschen im Untergeschoss oder als kompakte Entwässerungslösung im Haushalt ist die DAB Novabox 30/300 eine technisch ausgereifte Wahl mit überzeugendem Preis-Leistungs-Verhältnis.
