Spezifikationen:

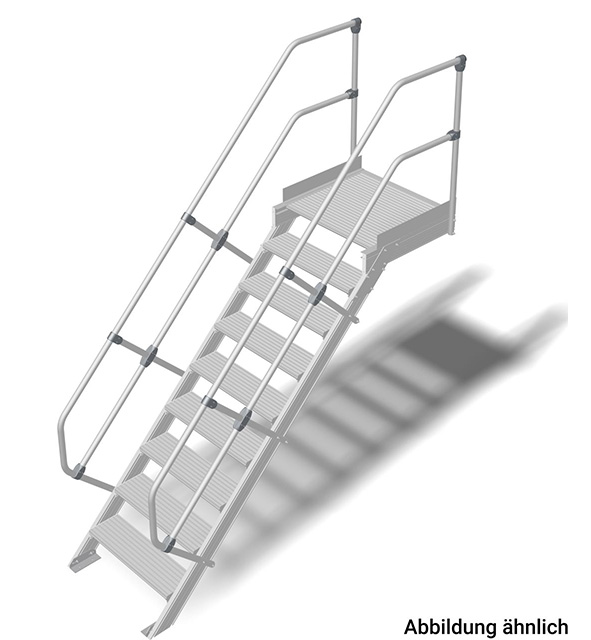

- Robuste Leichtmetall-Plattform mit Aluminium-Treppe für den sicheren Zugang zu Türen oder Zwischenböden etc. in Anlehnung an die DIN EN ISO 14122
- Standardplattformtiefe 70.0 cm
- Stufentiefe 22.5 cm bei 45° Neigung (Stufen Alu gerieft)
- Alu-Gitterrost-/-Lochblechstufen auf Anfrage (Stufentiefe 24.0 cm bei 45° Neigung)

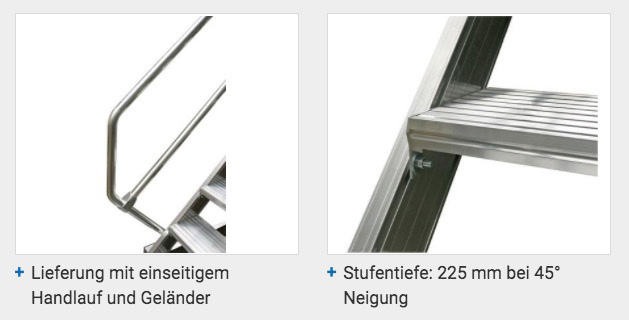

- Lieferung mit einseitigem Handlauf und Geländer (zweiter Handlauf sowie Stirngeländer gegen Aufpreis erhältlich)
- Handläufe sind bei einer Treppenneigung von 45° mit einer Knieleiste ausgestattet
- Zur oberen Befestigung im Plattformbereich sind Dreieckkonsolen (Zubehör) zur Wandbefestigung erforderlich oder bei einer stirnseitigen Befestigung eine Befestigungsschiene
- Treppenbefestigung im unteren Bereich mit zwei am Holm angebrachten Bodenbefestigungswinkeln
- Die Lieferung erfolgt in vormontierten Baugruppen
- Treppen mit anderem Neigungswinkel, Stufenbreite und Oberfläche als Sonderausführung aus Anfrage möglich
- Info: Gem. DIN EN ISO 14122 ist ab einer senkrechten Höhe von über 4.00 m ein Zwischenpodest erforderlich
Nach EN ISO 14122 ist ab einer senkrechten Höhe von 50 cm und einem seitlichen Spalt neben dem Treppenholm > 12 cm ein zweiter Handlauf erforderlich
- Info: Gem. DIN EN ISO 14122 ist ab einer senkrechten Höhe von über 4.00 m ein Zwischenpodest erforderlich
Technische Daten:
- Stufenanzahl: 1 x 9

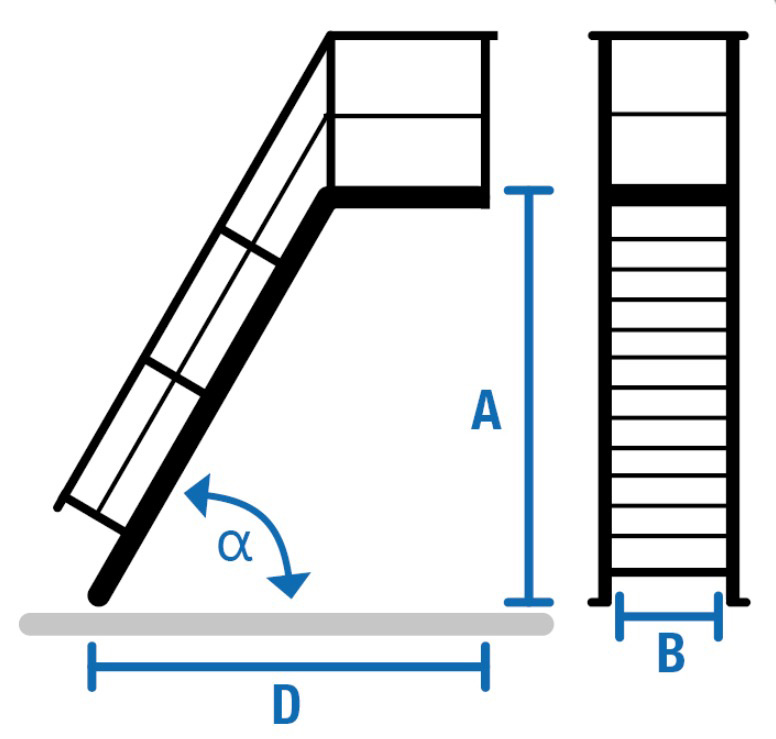

- Abmessungen Treppe (Bild 2):
- Neigung (Abb. α): 45°
- Senkrechte Höhe (Abb. A): 1.72–1.94 m
- Stufenbreite (Abb. B): 80 cm
- Ausladung (Abb. D): 2.44–2.66 m
- Stufentiefe: 22.5 cm
- Plattformtiefe: 70 cm
- Grundfläche: 2.44 x 0.74 m
- Stufenbelastung Standard: 150 kg
- Gesamtbelastung Standard: 300 kg
- Stufenausführung: Aluminium gerieft
- Handlauf: Einseitig
- Material: Aluminium/Leichtmetall
- Gewicht: Je nach Packeinheit
