Spezifikationen:

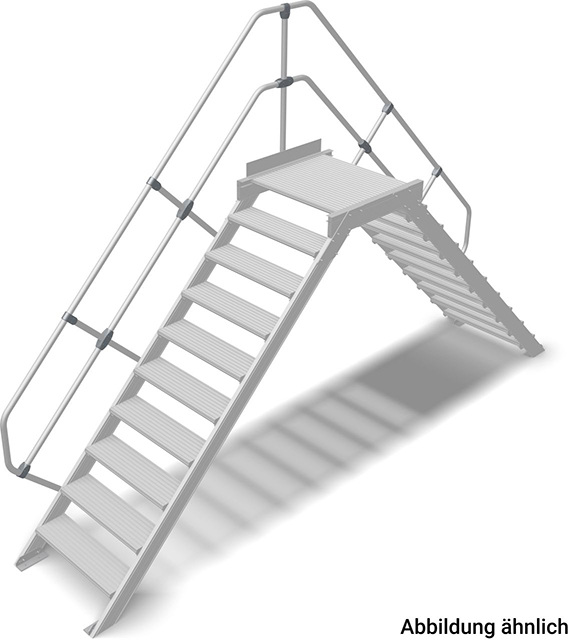

- Das stationäre oder fahrbare (Option) Arbeitsmittel für alle Anwendungen bei denen Hindernisse sicher überbrückt werden müssen in Anlehnung an die DIN EN ISO 14122.
- Standardplattformtiefe 70.0 cm, Verlängerung und Verbreiterung auf Anfrage möglich
- Stufentiefe 17.5 cm bei 60° Neigung (Stufen Alu gerieft)
- Alu-Gitterrost-/-Lochblechstufen auf Anfrage (Stufentiefe 18.5 cm bei 60° Neigung)
- Lieferung mit einseitigem Handlauf und Geländer (zweiter Handlauf und Geländer gegen Aufpreis erhältlich)
- Plattformgeländer 110.0 cm hoch mit Knie- und Fussleiste ausgestattet
- Stationäre Ausführung mit Bodenbefestigungswinkeln ausgestattet
- Unten aufgeführte Tabellen entsprechen der stationären Ausführung, fahrbare Überstiege auf Anfrage
- Die Lieferung erfolgt in vormontierten Baugruppen
- Bei Bestellung immer lichte Höhe angeben (Bild 2, Senkrechte Höhe Abb. A)
- Option: Fahrbare Ausführung mit 2 stabilen Fahrwerkstraversen und 4 Rollen ausgestattet (zwischen den Steigteilen sind 2 Längsstreben erforderlich)
- Info: Nach EN ISO 14122 ist ab einer senkrechten Höhe von 50.0 cm und einem seitlichen Spalt neben dem Treppenholm > 12.0 cm ein zweiter Handlauf erforderlich
Technische Daten:
- Stufenanzahl: 2 x 10

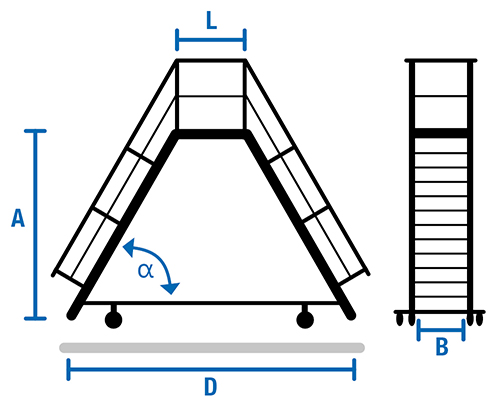

- Abmessungen Überstieg (Bild 2):
- Neigung (Abb. α): 60°
- Senkrechte Höhe (Abb. A): 2.21–2.46 m
- Stufenbreite (Abb. B): 60 cm
- Ausladung (Abb. D): 3.24–3.53 m
- Podestlänge (Abb. L): 70 cm
- Stufentiefe: 17.5 cm
- Plattformtiefe: 70 cm
- Stufenbelastung Standard: 150 kg
- Gesamtbelastung Standard: 300 kg
- Stufenausführung: Aluminium gerieft
- Handlauf/Geländer: Einseitig
- Material: Aluminium/Leichtmetall
- Gewicht: Je nach Packeinheit
